【厂家直销】混流泵 卧式混流泵 立式混流泵 型号齐全|性价比高 【厂家直销】混流泵,卧式混流泵,立式混流泵,型号齐全|性价比高

3000.00 起订量:≥1台

泵及真空设备制造、金属工具制造、电力电子元器件制造、水资源专用机械设备制造、农、林、牧、副、渔业专业机械、医用口罩零售;日用口罩(非医用)销售;劳动保护用品销售、第二类医疗器械销售、生产;产业用纺织制成品销售、污水处理、热力生产和供应;普通机械设备
  • 图文详情
品牌 盐邦
产品型号 100HW-650HW
扬程 3~15
功率 3~180
电压 380
重量 350
工作压力 1
工作温度 20
排出口径 100~650
吸入口径 100~650
转速 450~2900
驱动方式 电动
流量 100~5000
适用范围 农田排灌、工业和城市给排水等多种场
叶轮数目 单级
材质 铸铁
泵轴位置 卧式
输送介质 清水泵
用途 流程泵
性能 耐磨
查看更多参数

拼图

IMG_1480_副本

IMG_1497_副本

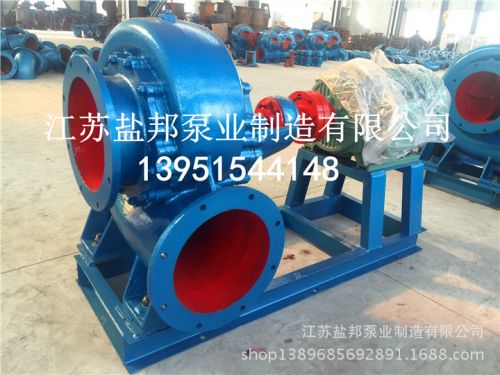

500HW混流泵1

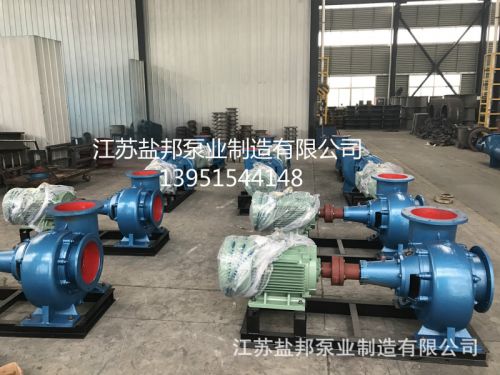

混流泵机组
混流泵
混流泵
8寸混流泵柴油机组
混流泵柴油机组

混流泵柴油机组
混流泵柴油机组
混流泵机组

150HW混流泵

500HW混流泵2

650HW混流泵1

混流泵机组

混流泵机组

混流泵机组

混流泵机组

立式混流泵

HL立式混流泵2
一、概述

  1、用途:

      HW(HBC)系列混流泵为卧式单级单吸蜗壳式混流泵,口径有100、150、200、250、300、350、400、500、600、650、700、800,流量为60~9000米3/小时,扬程为3~20米。全系列产品都为前后开示结构,检修时不须拆卸管路,这是我公司生产的混流泵结构上进行的重大改进,极大地方便了用户使用保养和维修。水泵的进水口为水平进水,出水口有垂直出水(上出水和水平出水(下出水)两种形式可供选择。该系列泵的安装方式通常为卧式吸上式安装,也有倾斜式半落中式安装,用户可按设计要求和当地的水位变化情况及使用习惯进行选择。适用于输送清水或物理、化学性质类似于水的其它液体,被输送液体的温度不宜高于50℃。广泛适用于农田排灌、工业和城市给排水等多种场合。

  2、特点:

     结构简单、使用可靠、装拆方便、体形小、重量轻、流量大、效率高。

  3、传动方式:

     有直联传动和皮带传动两种。常用动力机是电动机和柴油机,订货时应注明动力机的型号(功率、转速),以便确定皮带轮或联轴器的规格。

  4、水泵转向:

     从水泵进口看,叶轮为逆时针旋转。

  5、型号说明:以300HW-7S为例:

     300--泵径、出口直径。单位:毫米

     HW--卧式蜗壳式混流泵。

     7--设计扬程。单位:米

     S--结构形式(前、后开门结构)。

  6、采用标准

     HW-S型泵采用GB/T13008、JB/T6667标准设计、制造、验收。

二、性能参数表

42
200HW
250
300
350
500
650hw

三、结构和使用

1、HW-S型混流泵主要泵盖、叶轮、泵体、泵轴、轴套、填料座及轴承体(轴承架)等主要零件构成,采用前、后开门的结构形式。



2、泵盖分别与泵体和进水管相接。泵盖平面与叶轮平面之间应有适当间隙。间隙过小,易产生摩擦;间隙过大,会导致泵体内压力水大量回流,使泵的效率降低。实际使用的适宜间隙为0.3 -0.7毫米(将泵轴推向泵的进口端测量),间隙可用增减纸垫厚度来调整。

   3、轴封装置用填料密封结构。其作用是防止空气吸人泵内和防止水从泵内过多地沿轴流出。

   4、轴套用以保护泵轴,磨损后可及时更换。

   5、泵轴用单列向心球轴承支承。轴承可用润滑油润滑,油量应控制在油标杆的标线间,也可用润滑脂润滑——可在装配水泵时加入,使用中通过拆装前盖和后盖来补充。

   6、泵体上端的螺孔,用于加灌引水或联接真空泵抽气引水,下端的螺孔用于放水。

   7、为扩大泵的使用范围,满足用户不同要求,可换用不同性能的叶轮。

四、主技术参数换算

   1、泵的性能变换:

     (1)改变泵的转速可改变泵的性能,扩大泵的使用范围。

     (2)改变转速的方法:改变皮带轮外径或改变齿轮减速器传动比,也可选用不同转速的动力机。

     (3)水泵转速改变后,其流量(Q)、扬程(H)和功率(N)的变化关系如下式所示:

               Q1=Q*n1/n   H1=H*(n1/n)2    N1=N*(n1/n)3

        式中:Q1、H1、N.分别代表转速改变后的流量、扬程和功率。

             Q、H、N分别代表规定转速下的流量、扬程和功率。

     (4)水泵转速提高后,耗用功率增加,吸上真空度降低,寿命缩短。过分提高转速会发生其它事故,故应慎用。

     (5)水泵转速过分降低时,泵的使用效益低,为此,应尽量避免泵在过低转速下运行。用户应按性能曲线图选择使用。

   2、允许吸上真空度[Hs]与汽蚀余量[NPSH]r的换算关系:

     [Hs]≈10-[HPSH]c

     [NPSH]r≈[NPSH]C+0.3

     式中:[Hs]-允许吸上真空度   米

          [NPSH]C-临界汽蚀余量   米

        [NPSH]r-汽蚀余量   米

五、泵的安装

    HW-S型泵有全落井、半落井和落地式三种安装形式,其中半落井安装有时可减少落地安装吸程高和因进水管路长而增加的损失。

  1、安装原则:

    (1)水泵的安装高度: 上水位不应高于轴承下端, 下水位取决于泵的允许吸上真空度(应减去管路损失)。

    (2)水泵应尽可能靠近水源,以缩短进水管路,减少管路损失。

    (3)管路应尽量直和短。一般在进水口用一只90°或33°弯管,水泵底脚基础斜浇,可省去出水弯管。

  2、注意事项:

    (1)用皮带传动时,水泵和动力机的皮带轮应对正。皮带轮和皮带外要设安全罩。

    (2)泵盖一般不宜直接连弯管,应先接直管后再接弯管,以保证进口处流速分布均匀。

    (3)管路各连接法兰间,应加橡胶垫或石棉线,以防漏气、漏水。

    (4)进水管伸人进水池的位置应合适,进水管口距河底一般为1D-3D,进水管口距 枯水面一般为1D-3D,进水管距进水池壁一般为(1-1. 5)D(D为进水管口径),小泵取大值,大泵取小值。

    (5)出水口应淹没在出水池的水里,并尽量靠近水面,以减少扬程损失。

    (6)进水口前应设有网罩,以防水草杂物进入泵内打碎叶轮或堵塞流道。

    (7)泵装在船上使用并采用润滑油(稀油)润滑时,应考虐到泵在抽上水时引起的船头压低或船身倾侧,必须保证泵轴在运行中保持水平位置,以免轴承因缺油而损坏。

六、使用和保养

 1、试车:

   泵在安装完成后,需进行试运转,以检查泵的转向和消除安装中存在的问题。

 2、开车顺序:

  (1)关闭出口闸阀或止阀。

  (2)加引水:将水从泵体上面的螺孔加入,或打开逆止阀,使出水池中的水倒灌加水,或接用真空泵抽气引水(当真空泵抽出泵内空气,抽出水后,即可开动水泵和停止真空泵)。

  (3)当动力机达到正常转速后,开大闸阀,然后调节填料的松紧。如泵的运转和轴承温度正常,振动轻微,则可继续运行(使用逆止阀,在出水后应将阀盖吊起,以减少阻力)。

 3、使用与保养;

  (1)轴承采用稀油润滑时,应经常检查和控制轴承体的油位在油标杆二根标线问;轴承采用润滑脂润滑时,应定时补充油量。对泵拆去前盖和后盖来补充。

  (2)经常检查轴承的温升。一般不得高于环境温度40℃, 温度不得超过80℃。

  (3)注意泵运转时有无摩擦和撞击声。如泵盖与叶轮摩擦,可在泵盖和泵体间增加纸垫。实际使用间隙0.3 -0.7毫米。

  (4)填料的调整必须适当,液体应从填料压盖处成滴状间断漏出。填料太紧,轴会发热和功率增加;填料太松,液体泄漏过多,效率降低。

  (5)如电机与泵宜联,两轴的轴心线应在一直线上。

  (6)检查进水管路有无漏气现象。
