脱硫脱硝塔 砖厂脱硫塔 宝飞华创玻璃钢脱硫脱硝设备厂家直销 脱硫脱硝塔,,,砖厂脱硫塔,宝飞华创玻璃钢脱硫脱硝设备厂家直销

8000.00 起订量:≥1台

静电除尘器、布袋除尘器、电捕焦油器、湿式除尘器、沥青烟气净化系统、石灰窑尾气净化系统、脱硫除尘系统、污水处理系统的设计、制造及安装
  • 图文详情
品牌 宝飞华创
产品型号
查看更多参数

rn
产品简介
rn
    rn
  • 59
  • rn
  • rn
      rn
    • 产品信息
    • rn
    • 商品名称:玻璃钢脱硫脱硝塔设备
    • rn
    • 商品尺寸: 依据现场定制
    • rn
    • 商品品牌: 宝飞华创
    • rn
    • 适用范围: 广泛应用于化工、电子、冶金、电镀、纺化纤、食品、机械制造等行业
    • rn
    • 商品颜色: 果绿色或灰色(可定制)
    • rn
    • 材料组成: 树脂、玻纤布等复合材料
    • rn
    • 技术热线:0318-8231576 13081809207 15631883339
    • rn
    rn
  • rn
rn
rn
rn
产品实物图
rn
    rn
  • rn

    undefined

    rn



    rn
  • rn
  • rn

    19

    rn



    rn
  • rn
rn
rn
rn

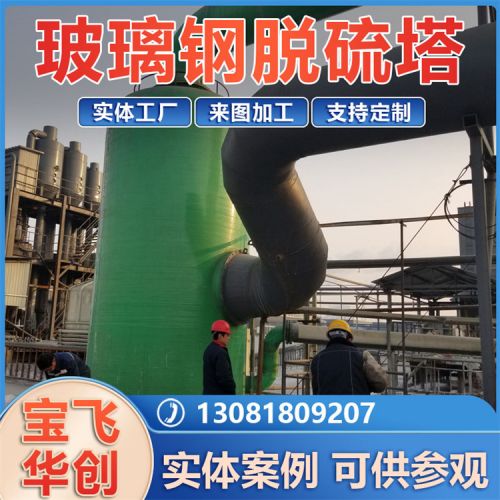

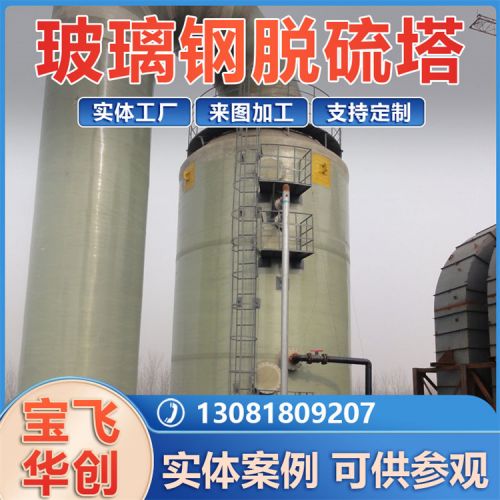

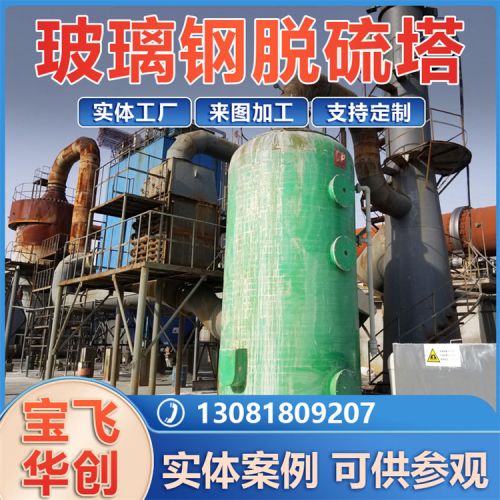

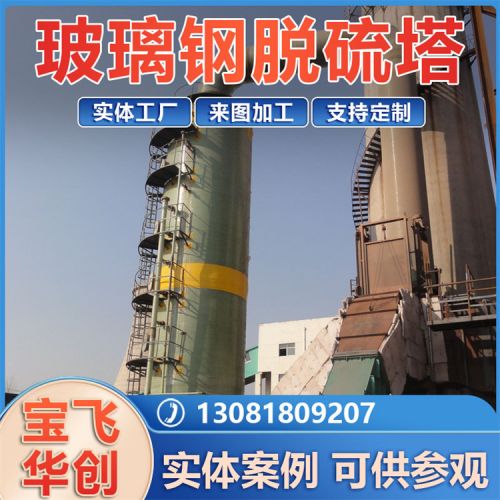

工程案例图(可实地考察)
rn
    rn
  • rn

    undefined

    rn
  • rn
  • rn

    undefined

    rn



    rn
  • rn
rn
rn
rn
产品介绍
rn

 钠钙双碱脱硫工艺

rn



rn

钠钙双碱法脱硫工艺(Na2CO3/Ca(OH)2)是在石灰石/石膏法基础上结合钠碱法发展起来的工艺,它克服了石灰石/石膏法容易结垢、钠碱法运行费用高的缺点。它利用钠盐易溶于水,在脱硫除尘塔内部采用钠碱吸收SO2,吸收后的脱硫液在再生池内利用廉价的石灰进行再生,从而使得钠离子循环吸收利用。

rn



rn

该工艺综合石灰法与钠碱法的特点,既解决了石灰法的塔内易结垢的问题,同时又具备钠碱法吸收效率高的优点。

rn



rn

工艺流程介绍

rn



rn

锅炉产生的烟气首先由引风机正压沿切线送入旋流板脱硫除尘塔内(烟气进口设置在脱硫除尘塔中下部),在脱硫除尘塔的入口处设置了予降温脱硫系统,经过降温后的烟气进入脱硫除尘塔。在脱硫除尘塔内首先设置一层吸收旋流板--烟气与脱硫剂混合反应层,烟气由下而上与喷淋浆液逆流接触,两者充分混合;在吸收旋流板上下设置二层高效雾化系统,在该区段空间充满着由雾化器喷出的粒径为100~300μm的雾化液滴,烟气中SO2与吸收碱液再次反应,脱除80%以上的二氧化硫。喷雾系统的合理选型及科学布置,使该雾化区形成无死角、重叠少的雾状液体均匀分布的雾化区段,烟气较长时间内在雾化区中穿行,烟气中SO2有了充足的机会与脱硫液接触,并不断与雾滴相碰,其中SO2与吸收液进行反应,从而被脱除,同时残留烟尘被带上“水珠”,质量增大,落入脱硫除尘塔底部。

rn



rn

在二层高效雾化喷淋层上方设置一层除尘旋流板及水膜溢流槽,用以提升除尘效果。

rn



rn

脱硫除尘后的液体由脱硫除尘塔底部流入反应池与石灰浆液进行再生反应,反应后的浆液流入沉淀池进行沉淀再生,再生后的上清液(钠碱)溢流入清液池,在清液池内适当补充一定量的碱液后经循环泵再次送入喷淋系统中。

rn



rn

经脱硫后的烟气通过塔顶旋流板除雾器时,利用其导向作用产生强大的离心力,将烟气中的液滴分离出来,达到同时除尘除雾的效果。洁净烟气最终达标排放。

rn



rn

工艺原理

rn



rn

钠钙双碱法[Na2CO3/Ca(OH)2]采用纯碱启动,钠钙吸收SO2、石灰再生的方法。其基本化学原理可分脱硫过程和再生过程:

rn



rn

Ⅰ、脱硫过程

rn



rn

Na2CO3 + SO2→ Na2SO3 + CO2 (1)

rn



rn

2NaOH + SO2→ Na2SO3 + H2O (2)

rn



rn

NaCO3 + SO2 + H2O→2NaHSO3 + CO2 (3)

rn



rn

(1) 式为吸收启动反应式;

rn



rn

(2) 式为主要反应式,pH>9(碱性较高时)

rn



rn

(3) 式为当碱性降低到中性甚至酸性时(5<pH<9)

rn



rn

Ⅱ、再生过程

rn



rn

2NaHSO3 + Ca(OH)2 → Na2SO3 + +CaSO3↓ + 2H2O (5)

rn



rn

NaSO3 + Ca(OH)2 → 2NaOH + CaSO31/2 H2O (6)

rn



rn

在石灰浆液(石灰达到饱和状况)中,中性(两性)的NaHSO3很快跟石灰反应从而释放出[Na+],随后生成的[SO32-]又继续跟石灰反应,反应生成的亚硫酸钙以半水化合物形式慢慢沉淀下来,从而使[Na+]得到再生,吸收液恢复对SO2的吸收能力,循环使用。

rn



rn

由于氧化副反应(NaSO3+1/2O2→NaSO4)生产的NaSO4难予再生,使碱(NaOH)的消耗量有所增加,需每天补充0.5kg烧碱(NaOH)。

rn



rn

脱硫除尘副产物为亚硫酸钙或硫酸钙(氧化后),用户可以根据自己的需要,采用不同的方法对副产品进行处理。

rn



rn
rn
rn
运输服务
rn



rn
  因货物规格型号多种多样,故运输费用不同,具体电话详询。(宝飞华创可提供代办服务)
rn

rn
rn
rn
售后服务
rn

     河北宝飞华创玻璃钢能够及时提供各种服务。本公司平时对产品进行跟踪服务,对用户的使用情况和用户反馈意见,总结承报公司技术部来促进产品改进工作。我方在接到贵方维修通知后,2小时内给予答复,技术维修人员在10小时内赶到现场处理解决,我公司将提供免费维修或更换,并且对所提供的备件实行质量“三包”。确保设备正常运行。
售前服务:无偿地与用户进行技术联络,提供与投标设备有关的技术咨询。(24小时热线:13081809207  15631883339)
