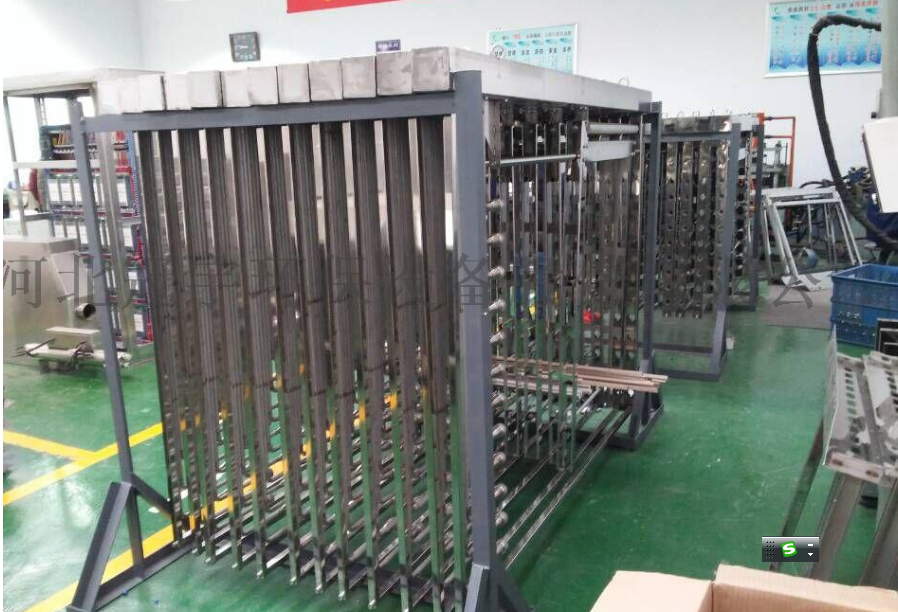

框架(明渠)式紫外线消毒模块生产厂家

紫外线消毒模块选型 紫外线消毒模块效果 紫外线污水处理设备

 库存量:暂时无货
  • 电话询价
    ≥1件
产品型号: GYM-UUVC-5000
品牌: 0
设备材质: 涉水部分316材质
灯管品牌: lightssources
处理水量: 5000T
排放标准: 一级A排放标准
使用范围: 污水处理厂消毒
消毒方式: 紫外线消毒
单支灯管功率: 2.56KW
清洗方式: 气动清洗
联系生产商:0311-66567128

店内优质推荐

店内相近型号产品推荐
框架(明渠)式紫外线消毒模块生产厂家

详细信息

产品型号: GYM-UUVC-5000
品牌: 0
设备材质: 涉水部分316材质
灯管品牌: lightssources
处理水量: 5000T
排放标准: 一级A排放标准
使用范围: 污水处理厂消毒
消毒方式: 紫外线消毒
单支灯管功率: 2.56KW
清洗方式: 气动清洗
总功率: 5.12KW

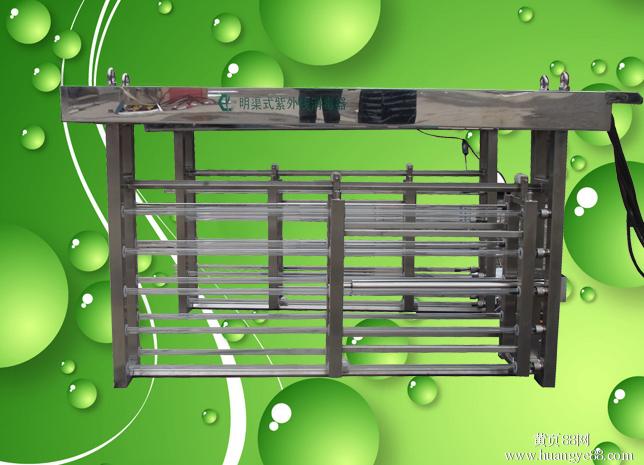

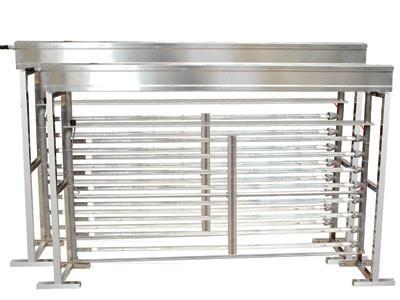

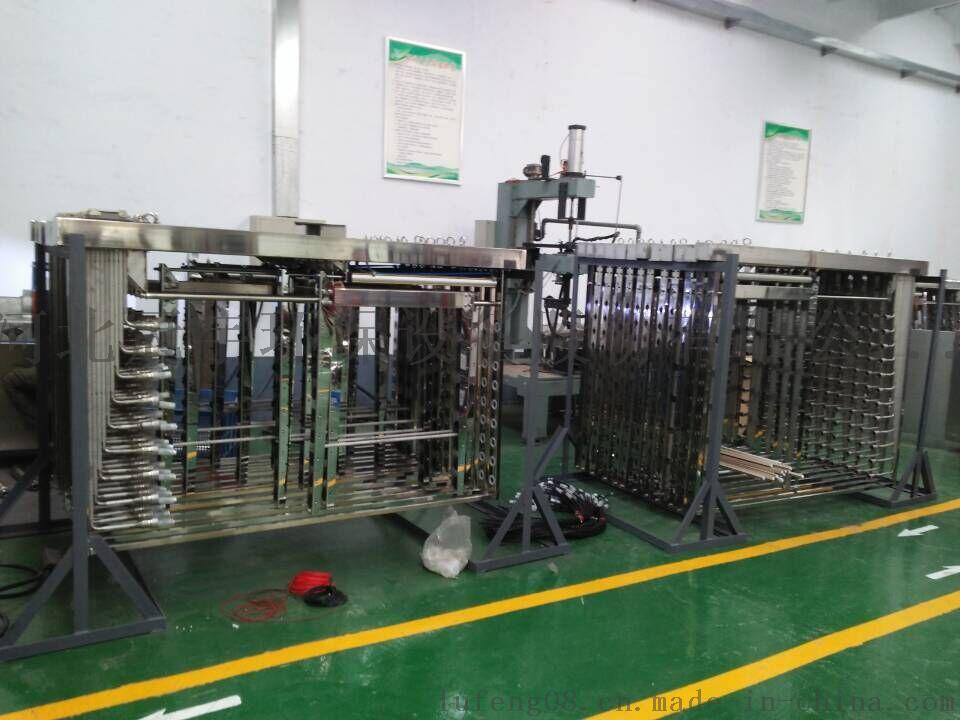

污水厂紫外线消毒设备,明渠式紫外线消毒器

冠宇公司负责人:高经理 13731160992  QQ1228767666

紫外线消毒模块系统总体结构与材质概述
(1)紫外线消毒系统中所有与水接触的金属为316L,不与污水接触的金属为304。
(2)整个系统中灯管插座,供电插座及紫外灯电线敷设均封闭在紫外灯模块组件内,故不会暴露于污水和紫外光水中。
(3)该紫外线灯管为美国Lightsource生产
(4)暴露于含紫外光的水中的组件为灯模块组件框架(金属部分为316L)、石英套管密封O圈(抗紫外橡胶)、石英套管(SiO2)、清洗框架(316L)、清洗圈为抗紫外橡胶,其材质均为防紫外光之材料。
(5)紫外灯管置于石英套管内,可以保护紫外灯管。石英套管完全浸于明渠中,所有的紫外灯管的电极均完全浸没于污水中,灯管的正负电极由污水自然冷却,保证灯管的正负两极在同温下工作。
(6)设备的零部件、备品备件均按设计公差值进行加工,同一产品的零部件可互换。

2.紫外线消毒模块组件
(1)本系统每个紫外灯模块组件包含紫外灯管、套管、模块支架机械自动清洗装置。电子镇流器单独封装置于镇流器柜中。
(2)每根紫外灯管单独置于一根单独的石英套管内,套管的一端为闭口端,另一端由灯管密封结构(橡胶机械密封结构)密封。
(3)石英套管由抗紫外材料螺帽和紧压式O型圈定在框架上,并且后部被顶住密封,从而避免石英套管与框架有任何钢性接触,防止石英套管受震动破损。自动清洗时石英套管不会脱出。
(4)石英套管的两端均无伸出紫外灯管排架的框架两边的钢结构的部分,可保证石英套管的安全。
(5)连接灯管的电缆终结于模块上方的镇流器柜中,防护等级不低于IP65,不会渗水。
(6)整个模块支架为304不锈钢制造并安装在明渠的污水上方,紫外灯模块不需紧固可方便地放置在支架上。
(7)本紫外灯管排架从设计上考虑到工厂的操作人员方便更换灯管和石英套管,操作安装以及维修方便。
(8)模块支架项部具有紫外反光板能够防止发生意外时紫外线辐射到明渠外。
(9)每个模块单独设置,并无需拴紧地悬挂在明渠内污水的上方,因此在更换灯管或石英套管时,每个模块能单独被吊起且不影响其他模块。
3:紫外线消毒模块的紫外灯管
(1) 紫外灯类型:低压高强度,固态水银合金灯,灯管经过预热处理可探照灯管的寿命。
(2) 紫外灯管的质保寿命≥12,000小时。灯管使用寿命取决系统使用条件,我主出具灯管寿命保证书。
(3) 紫外灯管采用253.7nm的低压高强度低压紫外灯管,杂波少,耗能低,每支新灯管的功率为320W(含镇流器及其他附属电器设备耗电)。并且紫外灯开启100小时后输出的253.7nm的紫外光不小于128W,即光电转换率不小于40%。
(4) 单支紫外灯管的输出强度在50%-100%之间可调,单支紫外灯管改变输出的方式为无级调节方式。
(5) 紫外光灯管于污水温度3至35℃下所发放的强度,其高低变化小于3%。
(6) 灯管灯丝采用夹式设计,其独特的卷曲式可以防震。
(7) 电路联接部分只在灯管的一端,方便更换。
(8) 每个连接处都有四个插点,保证防漏电及线间短路。
(9) 灯管为零臭氧紫外灯。
4.紫外线消毒模块的石英套管及密封
 (1)材质:石英214
(2)石英套管开口端由抗紫外线材料螺帽、钢套和紧压式O型圈组成密封。
(3)石英套管为直管、单端开口,单端开口可减少密封点,减少透水几率,提高系统安全性。另外密封设计为双重密封,保证系统可靠性。
(4)石英套管壁厚为1.5mm。
(5)更换套管或灯管时,应将排架吊起放置在维修架上装卸,在维修架上可以很轻松地更换套管,用专用板手旋去尾盖,旋开套管密封螺母,在套管外表面擦上水以减少阻力,然后将套管拔出(每个排架不同的灯数更换灯管套管操作方法相同)。
(6)石英套管螺帽具有滚花面以供紧固时手握,安装或卸下该螺帽时不需要任何工具。灯管从石英套管的开口一端进行装卸;
(7)灯管由一个PVC模铸灯座固定并具备双层密封,结构设计避免石英套管与钢管接触;
(8)灯管、套管和排架间有三级密封,以防灯套管破裂漏水进入排架,影响其它灯管工作;
(9)灯座里面的第二级密封将灯与紫外排架和排架上的其它灯管封闭隔离开来;
(10)在石英套管发生破裂时,灯座上的双层密封能防止水进入灯管排架的框架而侵袭与其他灯管的线路联接;
(11)石英套管密封等级:IP68;
(12)石英套管的透光率大于90%,不会因该紫外线系统而老化。
(13)石英套管为一端开口,另一端圆顶形自然闭口端。
(14) 操作压力:不大于2bar。
5.紫外线消毒模块的支架
 (1)整个模块支架为304不锈钢制造并安装在明渠的污水上方,紫外灯模块不需紧固可方便地放置在支架上。
 (2)模块支架顶部具有上盖能够防止紫外线辐射到明渠外。
 (3)每个模块单独设置,并无需拴紧地悬挂在明渠内污水的上方,因此在更换灯管或石英套管时,每个模块能够单独被吊起且不影响其他模块。
