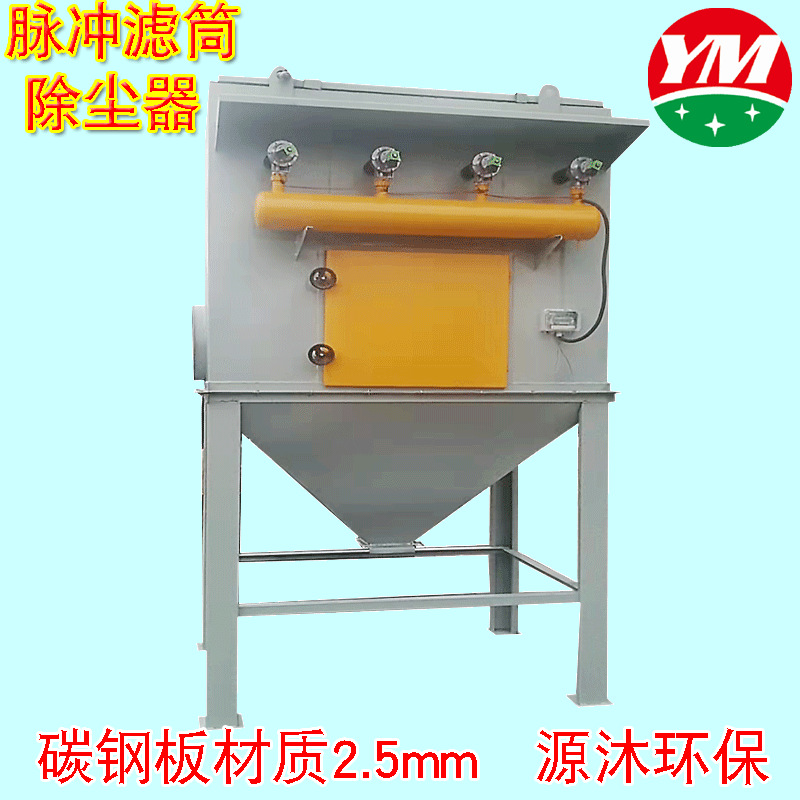

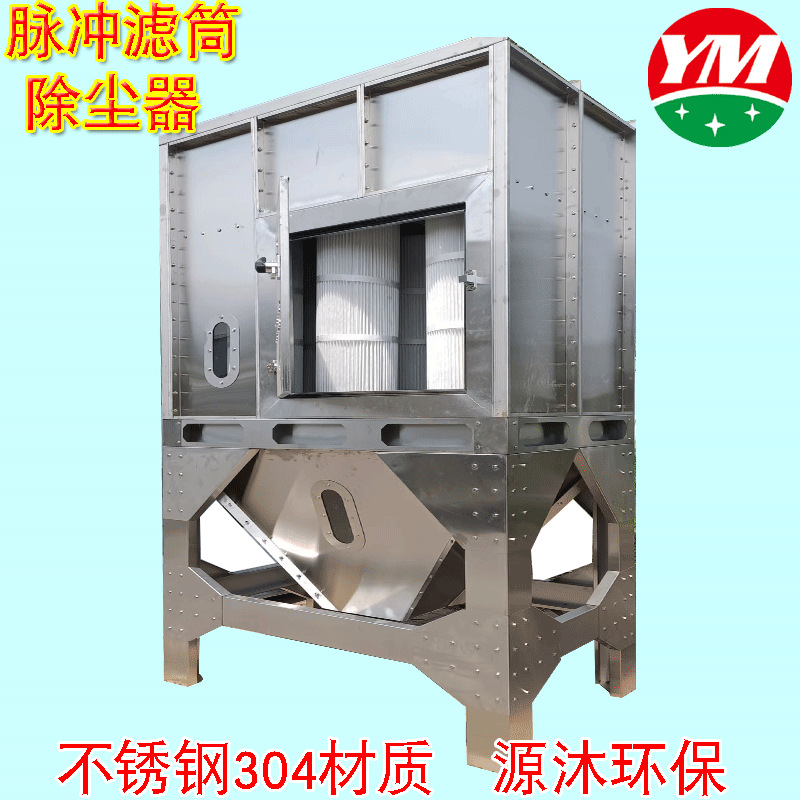

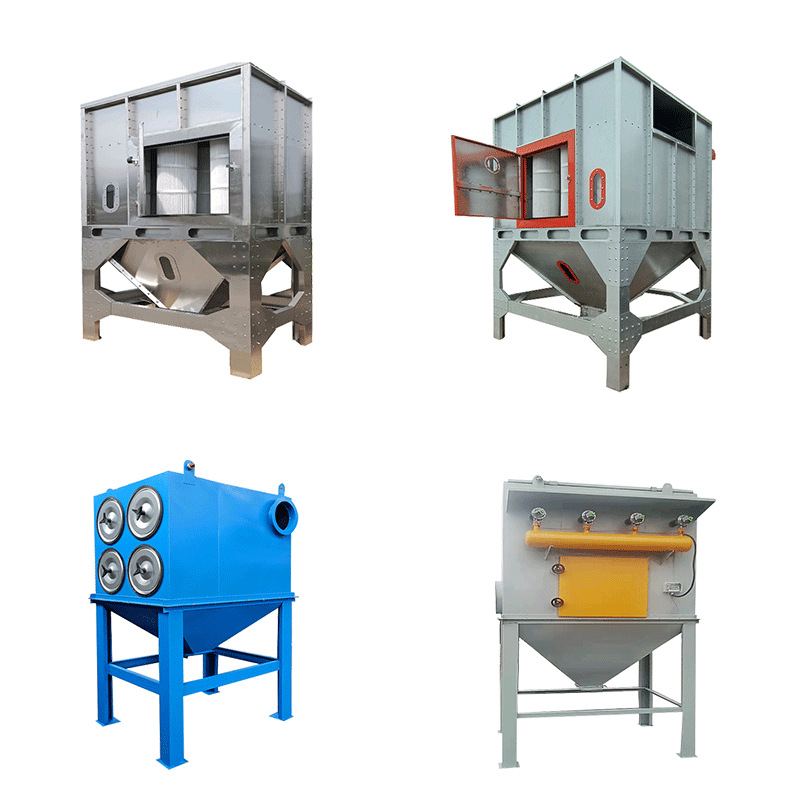

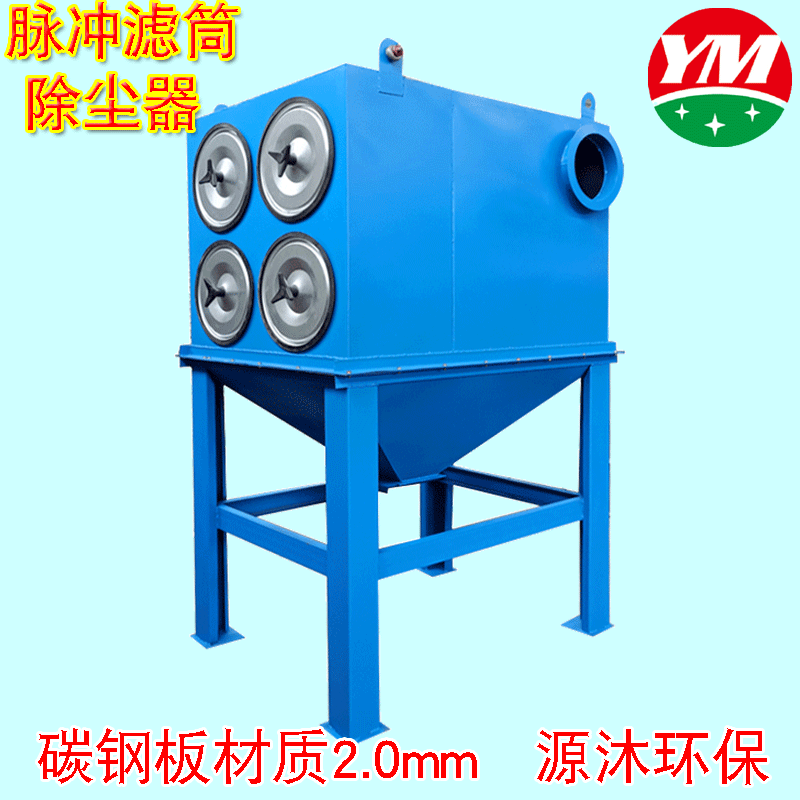

脉冲滤筒除尘器（脉冲滤芯除尘器）结构

     滤筒除尘器的结构由进气管、排气管、箱体、灰斗、清灰装置、导向装置、气流分流分配板、滤筒和电气控制装置组成，类似于风箱的脉冲袋式除尘结构。

     除尘器中滤筒的布置非常重要。它可以垂直地安装在箱体花板上，也可以倾斜地安装在花板上。从除灰效果来看，垂直布置更为合理。花板下部为过滤室，上部为气箱脉冲室。

 滤筒除尘器的过滤材料为滤筒，又称滤芯，故称滤筒除尘器（滤桶除尘器、滤芯除尘器）

     含尘气体进入除尘器灰斗后，由于气流截面突然膨胀，气流中的一些粗颗粒在动力和惯性力的作用下沉降在灰斗中；细颗粒和小密度的粉尘颗粒进入粉尘过滤室后，通过布朗扩散和筛网过滤的联合作用，粉尘沉积在过滤材料表面。净化后的气体进入气体净化室，由排气管通过风机排出。

     筒式过滤器的阻力随着过滤材料表面灰尘层厚度的增加而增加。当阻力达到规定值时，应进行清灰。此时，PLC程序控制脉冲阀的开启和关闭。首先，关闭 腔室的提升阀，切断过滤后的气流，然后打开电磁脉冲阀。压缩空气在上部箱体中迅速膨胀，并在短时间内流入滤筒，导致滤筒膨胀变形产生振动。在逆流冲刷作用下，附着在滤袋外表面的粉尘被剥离，落入灰斗。清灰后，电磁脉冲阀关闭，提升阀打开，腔室返回过滤状态。每个房间依次进行清灰，清灰周期从 个房间到下一个房间。落下的灰尘落入灰斗，并通过卸灰阀排出。

     在这个过程中，必须定期更换滤芯，以确保过滤效果和精度，因为在过滤过程中，除了被堵塞外，还会有一些灰尘沉积在过滤材料的表面，以增加阻力，所以一般正确的更换时间为三到五个月！
