耐腐蚀电磁隔膜加药泵 PVC泵头/PVDF泵头加药泵 加药计量泵,耐腐蚀计量泵,电磁隔膜泵

880.00 起订量:≥1台

泵、环保专用设备、机械零部件制造、研发,货物及技术的进出口业务。(依法须经批准的项目,经相关部门批准后方可开展经营活动)
  • 图文详情

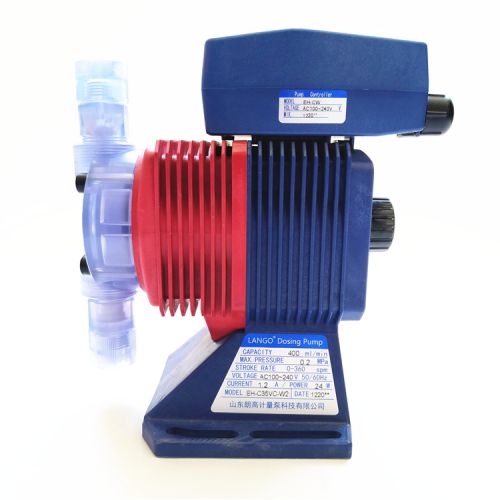

品牌 朗高
产品型号 EH-C35VC-W2
流量 24l/h
压力 2bar
频率 0-360spm
功率 24w
接管尺寸 8*13mm
查看更多参数

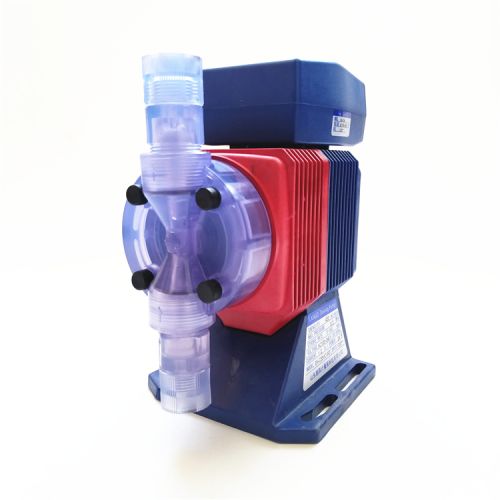

耐腐蚀电磁隔膜加药泵24L PVC泵头/PVDF泵头耐腐蚀计量泵

朗高计量泵 EN 系列为膈膜计量泵,由泵头、传动单元和控制单元组成。膈膜直接由电磁力驱动。来自控制单元的脉冲电流产生电磁力,在其作用下与弹簧配合产生往复运动。

控制单元发出控制信号给传动单元控制柱塞往复运动,柱塞传到膈膜,使泵室内的容积发生变化。随着容积的变化和泵头单向阀门的动作,泵开始工作。

1. 型号识别

泵 :EN - B 10 VC W 1

1 2 3 4 5 6



  1. 系列

EN:4-20mA 信号型



  1. 传动单元代码(平均功耗) B : 20 瓦 C : 24瓦
  2. 膈膜有效直径

10/15/20/30/35

  1. 浸液材料



代码

泵头

阀球

O 形密封圈

阀座

垫片

膈膜

VC



PVC

陶瓷

FKM

FKM



PTFE

PTFE

+ EPDM

(非湿部)

VH

陶瓷

EPDM

EPDM

材料名称 PVC:透明聚氯乙烯

EPDM:三元乙丙橡胶

FKM:氟橡胶 (耐酸氟橡胶) PTFE:聚四氟乙烯

  1. 电源电压

W: AC100-240V

  1. 连接软管直径代码:

编号

连接软管直径

类型

1

Ø 4×9

透明聚氯乙烯编织软管(PVC)

2

Ø 8×13

透明聚氯乙烯编织软管(PVC)



4. 规格

  • 泵的规格



型号

EH-B10

EH-B15

EH-B20

EH-B30

EH-C15

EH-C20

EH-C30

EH-C35

吐出量 ml/min

38

65

95

200

80

130

270

400



每冲程吐出量 ml/shot

0.05

~ 0.11

0.09

~ 0.18

0.13

~ 0.26

0.28

~ 0.56

0.09

~ 0.22

0.14

~ 0.36

0.30

~ 0.75

0.44

~ 1.11

吐出压力 MPa

1.0

0.7

0.4

0.20

1.0

0.70

0.35

0.20

冲程频率 spm

0360

接头 mm

ø4×9

ø8×13

ø4×9

ø8×13

平均功耗W

20

24



注意 1. 泵的性能是在环境温度下、以额定电压抽取清水而得。

  1. 以上参数是用清水测得。当吐出压力下降时,其吐出量将会有所增加。
  2. 允许的环境温度:0~40摄氏度
  3. 允许的液体温度:0~40摄氏度
  4. 允许电压升降范围:额定电压±10%以内
    • 特殊情况的允许电压升降范围,如传送浆液等,请向我们咨询。
    • 因产品改进,产品规格可能发生变化,无须提前通知,即可进行调整。



4-2. 控制单元



工作方式



方式

手动

EXT(根据电流和设置正反比例运行)

开关

按键操作



冲次

设定范围

0~360 冲程/分

设定方法

UP 或 DOWN 键

存储功能记忆功能

非易失性存储器



STOP 输入

当 M 为 OFF 时

当接触信号到来时,泵启动

当 M 为 ON 时

当接触信号到来时,泵停止

输入信号

无电势接触或集电极开路 注 1







EXT 输入

频率上限

根据设定终控频率值



泵的工作

校准外部起控电流对应设定的起控或终控频率 校准外部终控电流对应设定的起控或终控频率

可根据外部输入信号正反比例工作

输入信号

0~20mA.DC(1-5V.DC)

工作频率设定范围

0~360 冲程/分

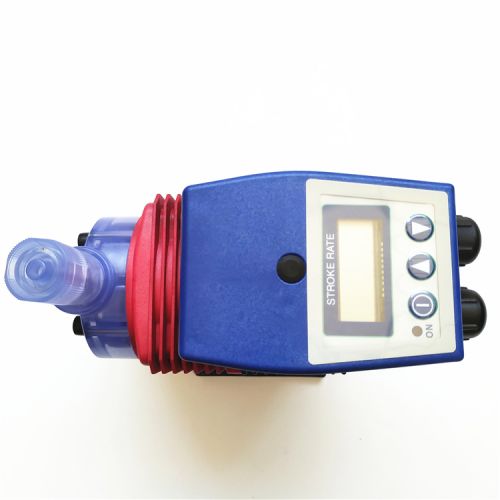

显示

数字

4 位 LCD 液晶显示器

泵的运动

绿色 LED(一个)随着泵的工作同步闪动

电源电压

AC100~240V、50/60Hz 注 2

注 1: 触点*大电荷电势为 12 伏和 5 毫安。如果使用了触电如继电器,则其负荷为小于等于 5 毫安。

注 2: 使用的电压必须在固定范围之内。否则会导致泵出现故障。容许电压为 AC100~240V 之间。





①模块化分仓结构,泵头模块、驱动模块、电路模块相互隔离,互不干扰,散热优良,有效避免泵头漏水烧毁电路板问题。

②线圈全塑密封,一体成型,内置热保护传感器,避免震动摩擦及高温老化使线圈短路烧毁电路板。

③进口材质复合膜片及膜片后挡板结构,计量准,使用寿命长。

④全系列宽电压配置,适用于不同电压要求,是设备配套的优品。

⑤频率可达360次/分钟稳定运行,整体震动小,脉动小,计量准,适用于多个领域。

⑥泵头及过流端部分采用医疗级PVC透明材质,材料更讲究,上档次。

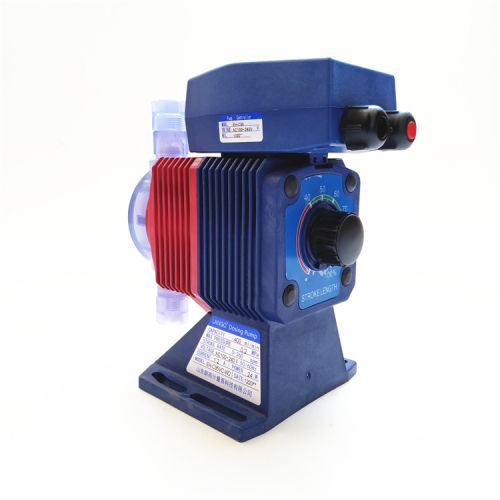

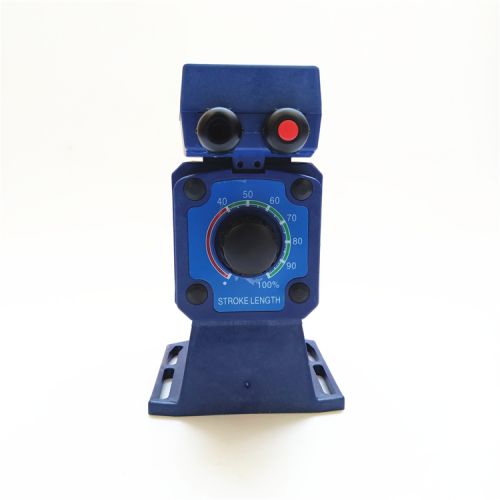

⑦全系列配备冲程调节旋钮,单次泵出流量可调。

⑧运行噪音低,安静环保。

⑨膜片及泵头型号多,有效避免出口压力变化导致的流量不稳。

⑩同等流量及压力的情况下,工作效率高,节能。



型号

EZ-B10

EZ-B15

EZ-B20

EZ-B30

EZ-C15

EZ-C20

EZ-C30

EZ-C35

吐出量 ml/min

38

65

95

200

80

130

270

400



每冲程吐出量 ml/shot

0.05

~ 0.11

0.09

~ 0.18

0.13

0.26

0.28

~ 0.56

0.09

~ 0.22

0.14

~ 0.36

0.30

~ 0.75

0.44

~ 1.11

吐出压力 MPa

1.0

0.7

0.4

0.20

1.0

0.70

0.35

0.20

冲程频率 spm

0360

接头 mm

ø4×9

ø8×13

ø4×9

ø8×13

平均功耗W

16

22
