￥680.00元 起订量：≥1台

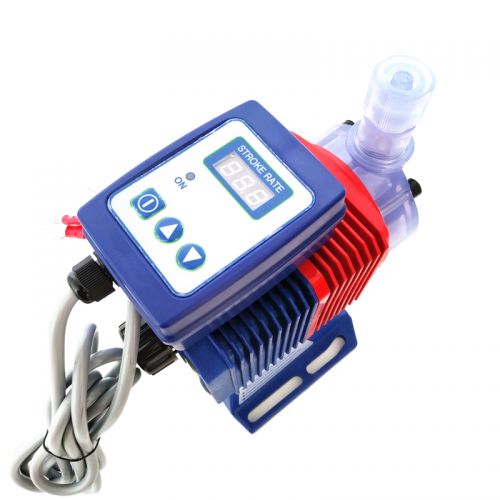

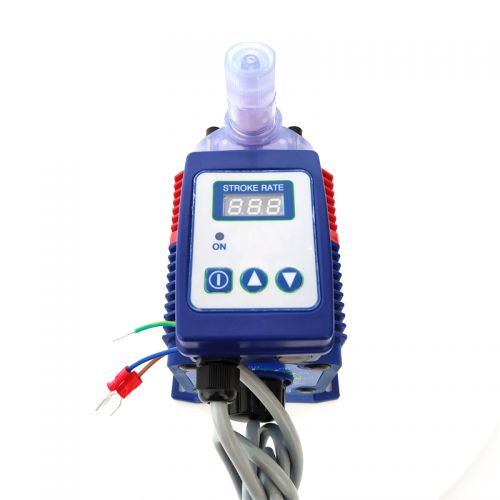

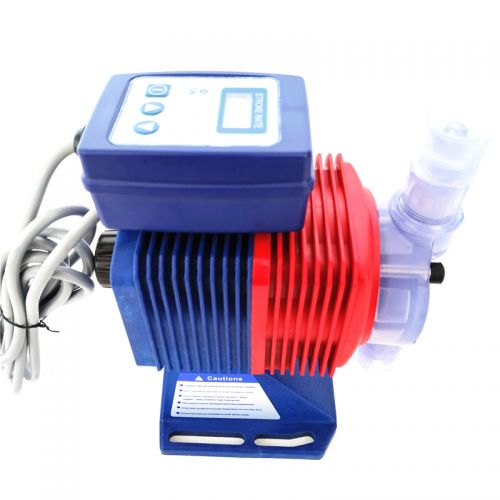

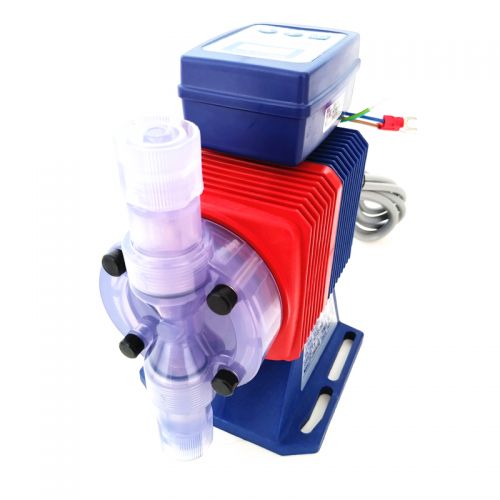

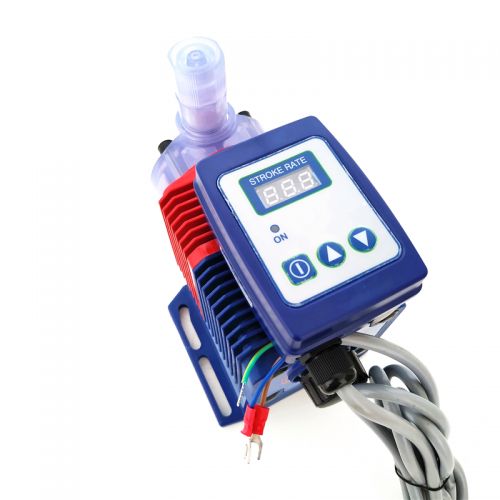

朗高电磁隔膜计量泵3L/6L PVC泵头耐腐蚀加药泵
朗高计量泵 EN 系列为膈膜计量泵，由泵头、传动单元和控制单元组成。膈膜直接由电磁力驱动。来自控制单元的脉冲电流产生电磁力，在其作用下与弹簧配合产生往复运动。
控制单元发出控制信号给传动单元控制柱塞往复运动，柱塞传到膈膜，使泵室内的容积发生变化。随着容积的变化和泵头单向阀门的动作，泵开始工作。
泵 :EN - B 10 VC W 1
1 2 3 4 5 6
EN：4-20mA 信号型
10/15/20/30/35
|
代码 |
泵头 |
阀球 |
O 形密封圈 |
阀座 |
垫片 |
膈膜 |
|
VC |
PVC |
陶瓷 |
FKM |
FKM |
PTFE |
PTFE + EPDM (非湿部） |
|
VH |
陶瓷 |
EPDM |
EPDM |
材料名称 PVC：透明聚氯乙烯
EPDM：三元乙丙橡胶
FKM：氟橡胶 (耐酸氟橡胶) PTFE：聚四氟乙烯
W: AC100-240V
|
编号 |
连接软管直径 |
类型 |
|
1 |
Ø 4×9 |
透明聚氯乙烯编织软管(PVC) |
|
2 |
Ø 8×13 |
透明聚氯乙烯编织软管(PVC) |
|
型号 |
EN-B10 |
EN-B15 |
EN-B20 |
EN-B30 |
EN-C15 |
EN-C20 |
EN-C30 |
EN-C35 |
|
吐出量 ml/min |
38 |
65 |
95 |
200 |
80 |
130 |
270 |
400 |
|
每冲程吐出量 ml/shot |
0.05 ～ 0.11 |
0.09 ～ 0.18 |
0.13 ～ 0.26 |
0.28 ～ 0.56 |
0.09 ～ 0.22 |
0.14 ～ 0.36 |
0.30 ～ 0.75 |
0.44 ～ 1.11 |
|
吐出压力 MPa |
1.0 |
0.7 |
0.4 |
0.20 |
1.0 |
0.70 |
0.35 |
0.20 |
|
冲程频率 spm |
0～360 |
|||||||
|
接头 mm |
ø4×9 |
ø8×13 |
ø4×9 |
ø8×13 |
||||
|
平均功耗W |
20 |
24 |
||||||
注意 1. 泵的性能是在环境温度下、以额定电压抽取清水而得。
4-2. 控制单元
|
工作方式 |
方式 |
手动 |
|
EXT（根据电流和设置正反比例运行） |
||
|
开关 |
按键操作 |
|
|
冲次 |
设定范围 |
0～360 冲程/分 |
|
设定方法 |
UP 或 DOWN 键 |
|
|
存储功能记忆功能 |
非易失性存储器 |
|
|
STOP 输入 |
当 M 为 OFF 时 |
当接触信号到来时，泵启动 |
|
当 M 为 ON 时 |
当接触信号到来时，泵停止 |
|
|
输入信号 |
无电势接触或集电极开路 注 1 |
|
|
EXT 输入 |
频率上限 |
根据设定终控频率值 |
|
泵的工作 |
校准外部起控电流对应设定的起控或终控频率 校准外部终控电流对应设定的起控或终控频率 可根据外部输入信号正反比例工作 |
|
|
输入信号 |
0～20mA.DC(1-5V.DC) |
|
|
工作频率设定范围 |
0～360 冲程/分 |
|
|
显示 |
数字 |
4 位 LCD 液晶显示器 |
|
泵的运动 |
绿色 LED（一个）随着泵的工作同步闪动 |
|
|
电源电压 |
AC100～240V、50/60Hz 注 2 |
|
注 1： 触点*大电荷电势为 12 伏和 5 毫安。如果使用了触电如继电器，则其负荷为小于等于 5 毫安。
注 2： 使用的电压必须在固定范围之内。否则会导致泵出现故障。容许电压为 AC100～240V 之间。
①模块化分仓结构，泵头模块、驱动模块、电路模块相互隔离，互不干扰，散热优良，有效避免泵头漏水烧毁电路板问题。
②线圈全塑密封，一体成型，内置热保护传感器，避免震动摩擦及高温老化使线圈短路烧毁电路板。
③进口材质复合膜片及膜片后挡板结构，计量准，使用寿命长。
④全系列宽电压配置，适用于不同电压要求，是设备配套的优品。
⑤频率可达360次/分钟稳定运行，整体震动小，脉动小，计量准，适用于多个领域。
⑥泵头及过流端部分采用医疗级PVC透明材质，材料更讲究，上档次。
⑦全系列配备冲程调节旋钮，单次泵出流量可调。
⑧运行噪音低，安静环保。
⑨膜片及泵头型号多，有效避免出口压力变化导致的流量不稳。
⑩同等流量及压力的情况下，工作效率高，节能。
