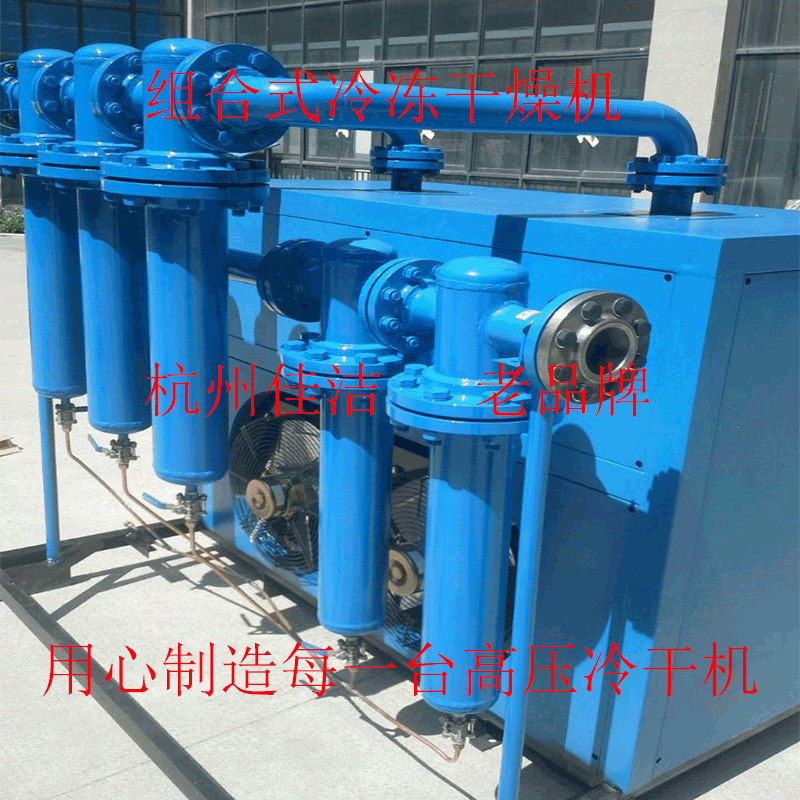

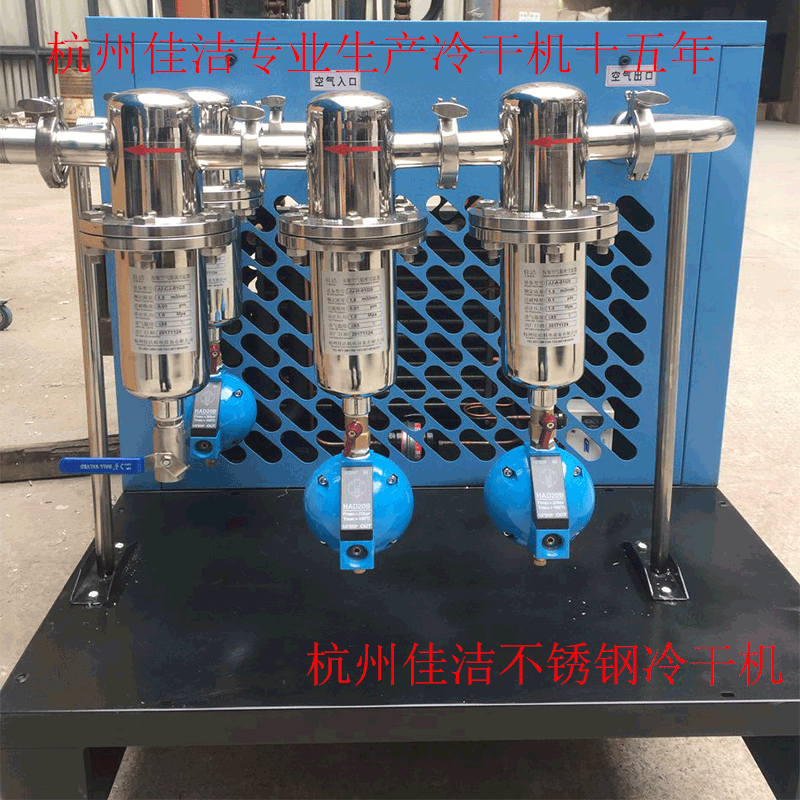

压缩空气不锈钢组合式干燥机

77我司的产品为原装替代件，本公司涉及的其他品牌均无品牌意义，只是作为产品型号参考和客户选型对照使用。

 佳洁是一家压缩空气净化设备生产厂家，我们拥有生产研发队伍，售后服务。另外本公司还代理进口的品牌滤芯：美国汉克森过滤器，美国汉克森滤

芯（Hankison)，英国（Domnickhunter),意大利海沃斯滤芯，德国超滤滤芯，等一系列。详细见下面介绍中。

产品标题：冷干机   1立方冷干机   2立方冷干机   3立方冷干机   冷冻式干燥机（简称冷干机）

关键词：1立方冷干机， 2立方冷干机， 冷冻式干燥机， 冷干机， 高温型冷干机， 高压冷干机， 低压冷干机， 水冷型冷干机， 风冷型冷干机

产品属性： 佳洁JIAJIE适用介质： 空气

供应情况： 一般规格有库存，      非标需要时间定制

适用范围： 石油，化工，电力，钢铁，船舶，喷涂，液压机械，汽车等行业

产品描述：

冷干机概念：冷干机（DRYER）是冷冻式干燥机的简称，属于气动系统中的气源处理元件。

冷干机 1立方冷干机 2立方冷干机 3立方冷干机 冷冻式干燥机（简称冷干机）概述（分类及技术参数）

经过空气压缩机压缩、后部冷却器冷却、气水分离器分离、缓冲罐稳压后的压缩空气一般都处于饱和状态，而且含有油、固体颗粒

等杂质，这种压缩空气是不能直接使用的，需要冷冻式干燥机等干燥设备进行干燥净化处理。

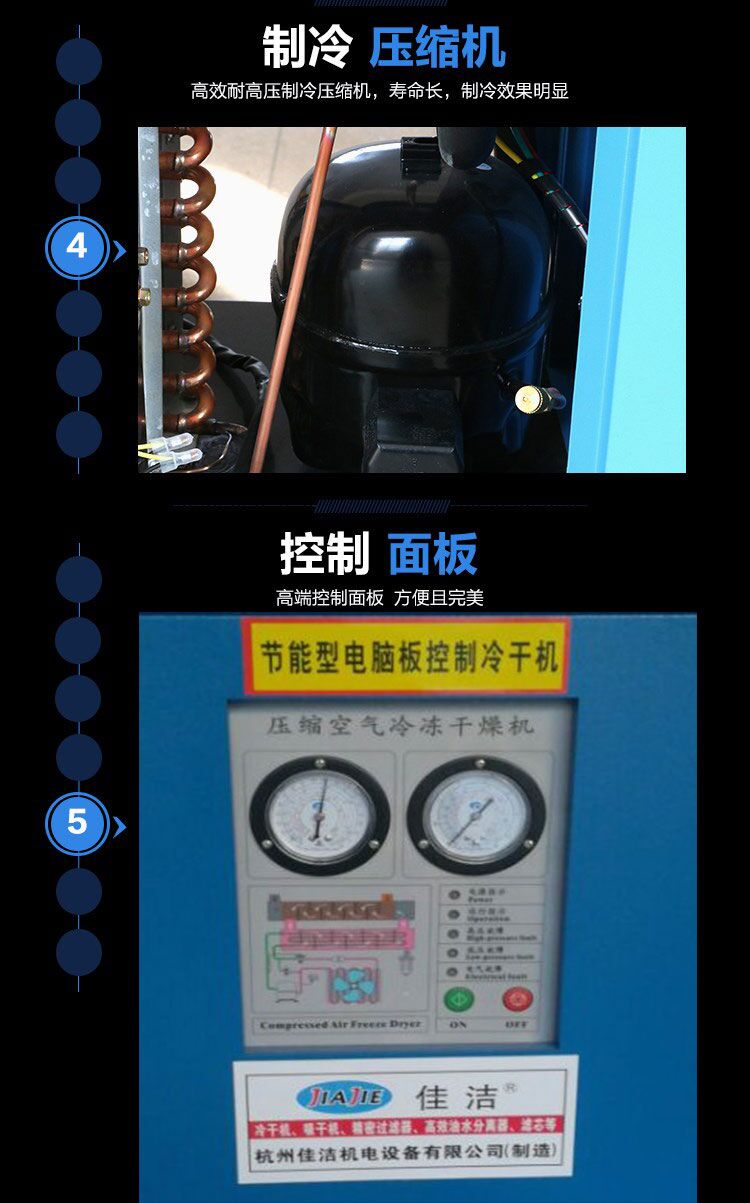

主要构成:制冷压缩机、干燥过滤器、热气旁通阀、膨胀阀、风冷凝器、冷媒高压表、冷媒低压表、压力控制器、电子排水器、主接触器、换热器总成

工作原理：冷干机是根据冷冻除湿原理，将压缩空气通过蒸发器进行热交换而降温，使压综空气中气态的水和油经过等压冷却，凝结成液态的

水和油，并夹带尘埃，通过自动排水器排出系统外，从而获得清洁的压缩空气。

冷干机 1立方冷干机 2立方冷干机 3立方冷干机 冷冻式干燥机（简称冷干机）产品型号和技术规格：

我公司生产的规格参数表

型号  空气处理量(Nm3/min)  电源    压缩机功率(kw)   空气进出口管径   制冷剂   外形尺寸  长 宽 高（mm）  重量(kg)

J-AD5N     0.6           220V/50Hz   0.20 Rc            1/2"          R-22        430 340 450            23.5

J-AD01N    1.2           220V/50Hz   0.25 Rc            1"            R-22        760 460 630             74

J-AD02N    2.3           220V/50Hz   0.37 Rc            1"            R-22        760 460 630             80

J-AD03N    3.5           220V/50Hz   0.64 Rc          1-1/2"          R-22        760 460 630             85

J-AD04N    4.2           220V/50Hz   0.64 Rc          1-1/2"          R-22        760 460 630             90

J-AD05N    5.5           220V/50Hz   1.50 Rc          1-1/2"          R-22        950 650 800            125

J-AD06N    6.5           220V/50Hz   1.57 Rc            2"            R-22        950 650 800            175

J-AD07N    7.5           220V/50Hz   1.94 Rc            2"            R-22        1100 750 850           200

J-AD08N    8.5           220V/50Hz   1.94 Rc            2"            R-22        1100 750 850           230

J-AD10N   10.5           380V/50Hz   2.57              DN80           R-22        1500 700 1350          300

J-AD12N   12.5           380V/50Hz   2.57              DN80           R-22        1500 700 1350          350

J-AD15N   16.5           380V/50Hz   2.94              DN80           R-22        1500 800 1350          390

J-AD20N   23             380V/50Hz   4.50              DN80           R-22        1500 800 1350          470

J-AD25N   28             380V/50Hz   4.80              DN100          R-22        1500 800 1350          560

J-AD30N   36             380V/50Hz   5.60              DN100          R-22        2050 1200 1400         640

J-AD40N   45             380V/50Hz   7.40              DN125          R-22        2050 1200 1400         745

J-AD50N   55             380V/50Hz   8.80              DN125          R-22        2250 1250 1700         1260

J-AD60N   65             380V/50Hz   11.03             DN150          R-22        2300 1300 1750         1340

J-AD70N   87             380V/50Hz   21.80             DN150          R-22        2750 1350 1900         2200

J-AD80N   110            380V/50Hz   25.00             DN150          R-22        3100 1400 1965         2500

冷干机 1立方冷干机 2立方冷干机 3立方冷干机 冷冻式干燥机（简称冷干机）使用条件：

常温型N系列冷冻式干燥机（冷干机）

设计特点 ◆ 不锈钢空气管路，（选用）

 ◆ 可承受高入口及环境温度，

 ◆ 压力2～10℃，符合IS O8573.1

 ◆ 压降0.02Mpa，能源更节省

 ◆ 逆流热交换器加回温设计，出口不结露

 ◆ 螺纹钢管热交换器换热效果更佳

 ◆ 内置多层不锈钢滤网式液气分离器

 ◆ 除水效率高达95%以上

 ◆ 壳管式蒸发器加档流板除水效果更佳

技术参数 ◆ 工作压力：0.7Mpa 高1.0Mpa（可按用户要求提供0.8~16.0 Mpa）

 ◆ 允许入口温度：≤46℃ 高55℃

 ◆ 环境温度：≤36℃ 高45℃

 ◆温度：2～10℃

 ◆ 装机环境：通风良好且无尘埃油污之场所

 ◆ 安装场所：场地平整、无需地基，离墙面90cm距离

 ◆ 特殊规格接受订制

高温型G系列冷冻式干燥机（冷干机）

设计特点 ◆ 不锈钢空气管路，（选用）

 ◆ 可承受高入口及环境温度，

 ◆ 压力2～10℃，符合IS O8573.1

 ◆ 压降0.02Mpa，能源更节省

 ◆ 逆流热交换器加回温设计，出口不结露

 ◆ 螺纹钢管热交换器换热效果更佳

 ◆ 内置多层不锈钢滤网式液气分离器

 ◆ 除水效率高达95%以上

 ◆ 壳管式蒸发器加档流板除水效果更佳

技术参数 ◆ 工作压力：0.7Mpa 高1.0Mpa（可按用户要求提供0.8~16.0 Mpa）

 ◆ 允许入口温度：≤65℃ 高85℃

 ◆ 环境温度：≤36℃ 高45℃

 ◆ 温度：2～10℃

 ◆ 装机环境：通风良好且无尘埃油污之场所

 ◆ 安装场所：场地平整、无需地基，离墙面90cm距离

 ◆ 特殊规格接受订制

冷干机特点：1、制冷压缩机采用高温型全封闭制冷压缩机，运转稳定，噪声低，性能可靠，省电寿命长。 2、热交换器、冷凝器选

用优质、螺纹管，传热系数高，因而体积小，结构紧凑。筒体材料选用不锈钢或碳钢镀锌，可避免对夺压缩空气的二次污染。 3、制

冷控制元件均采用制冷元件，性能优良，具有热力膨胀阀的节流降压功能，热气旁通阀的能量调节功能，油分离器的冷冻

油的油分保护功能，冷媒高低压控制器的冷媒高低压保护等功能。 4、气液分离采用旋风分离与不锈钢丝网捕雾气液分离

器，具有气液分离效果彻底，避免水份的二次蒸发，冷干机的干燥效果的重要作用。它比旋风分离器分离效果好得多，同时又比过

滤式气液分离器使用成本低，具有较市制性能价格比。 5、设备结构设计合理，便于维护保养，箱式外形，美观大方。 6、无基础安装。

7、实时显示运行参数。

相关链接：

工业上曾有三种方法用于压缩空气的干燥处理，它们是：

1) 利用压缩空气中水蒸气分压由压缩空气温度的高低决定的特性进行降温脱水干燥。如压缩空气冷冻式干燥机。

2) 利用某些化学物质的潮解特性进行脱水干燥。如潮解式压缩空气干燥机。

3) 利用吸附剂对压缩空气中的水蒸气具有选择性吸附的特性进行脱水干燥。如压缩空气吸附式干燥机。

在上述三种压缩空气干燥设备中，潮解式压缩空气干燥机已基本淘汰；而冷冻式干燥机和吸附式压缩空气干燥机（简称“吸干机”）正在被广泛应用。

冷冻式干燥机与吸附式干燥机相比具有下列特点：

1)冷冻式干燥机没有压缩空气消耗——大部分用户对压缩空气要求并不是很高，如使用冷冻式干燥机可比使用吸干机来得节省能源；

2)冷冻式干燥机无阀件磨损——吸干机有切换阀的问题，虽然冷冻式干燥机中也有阀件，但是基本无磨损问题；

3)冷冻式干燥机不需要定期添加、更换吸附剂；

4)冷冻式干燥机运转噪音低；吸干机有吸附塔卸压的噪声，在空压房里，一般听不到冷冻式干燥机的运行噪声；

5)冷冻式干燥机日常维护较简单，只要按时清洗自动排水器滤网即可；

6)冷冻式干燥机对气源的预处理要求不高，一般的油水分离器即冷冻式干燥机对进气质量的要求；

与吸附干燥机相比，经冷冻式干燥机处理后的压缩空气“压力”只能达到0℃以上，因此气体的干燥深度远不及吸干机。

在一些的应用领域中，用冷冻式干燥机是达不到工艺对气源干燥度要求的，如气动仪表、电子工厂等。

愿以诚信赢得信任，以质量赢得未来。
