HF5-20-4-DPL过滤器

HF5-20-4-DPL过滤器

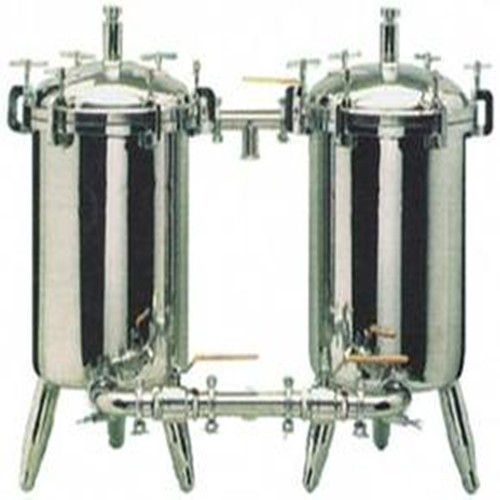

国产品牌滤芯均为我司生产的替代原厂品牌滤芯，其过滤滤材采用德国原装进口HV公司产品，注册商标为“佳洁”牌。本公司涉及的其它品牌均无品牌意义，只是作为产品型号参照和客户选型对照使用。进口滤芯和过滤器为原装进口，有防伪标志。我司长期为国内各大企业贴牌生产各种款式的压缩空气精密过滤器滤芯。欢迎来电咨询！。【2】HF5-20-4-DPL过滤器SPL、DPL网片式过滤器适用于稀油润滑系统装置，广泛应用于石油、化工。冶金、建材、电力等各种工业部门。用于滤除油液中的杂质，提高油的清洁度。该过滤器分为单筒过滤器和双筒过滤器，滤芯材质为金属丝网滤片，具有强度高，通油能力大、便于清洗等特点，而且双筒过滤器更是便于更换和维修。（一） SPL-15、SPL-20、SPL-25、SPL-32、SPL-40技术参数
型号 通径 额定流量 滤片尺寸
双筒系列 单筒系列 DN(mm （m3/h） 内径（mm） 外径（mm）
SPL-15 -- 15 2 20 40
SPL-25 DPL-25 25 5 30 65
SPL-32 DPL-32 32 8
SPL-40 DPL-40 40 12 45 90
（二）SPL-15、SPL-20、SPL-25、SPL-32、SPL-40双筒过滤器简图



（三）SPL-15、SPL-20、SPL-25、SPL-32、SPL-40双筒过滤器基本尺寸表
公称通径（mm） SPL-DN SPL-15 SPL-25 SPL-32 SPL-40
安装形式 C C C C
外形尺寸（mm） H 380 360 425 475
B 180 207 207 260
L 196 260 260 314
滤芯拆卸（mm） H1 260 230 290 380
管路连接尺寸（mm） D M30*2 M39*2 60*60 65*65
D0 36 45
管路安装尺寸（mm） C 35 34 34 45
h 55 65 65 70
L3 88 98 98 115
B1 155 177 177 225
H2 290 265 330 363
基座安装尺寸（mm） h1 46 54 54 100
L1 166 230 230 274
L2 80 100 100 130
b 12 14 14 17
R 16 16 16 20
n 4 4 4 4
d1 14 16 16 17
净重（kg） 　 9 12.5 12 22.5
