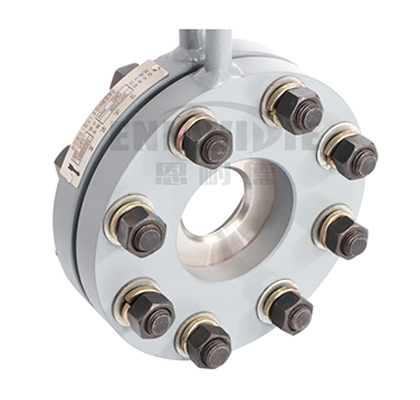

恩耐德标准孔板流量计 节流装置流量计

标准孔板可用于测量管道中液体、气体、蒸汽的流量。标准孔板按国标GB/T2624-93(ISO-5167)设计制造,按国标JJG640-94检定。标准孔板可以采用角接取压(包括环室取压)、法兰取压、D-D/2取压三种取压方式。具有结构简单、牢固、工作可靠、性能稳定、精度适中、性价比高等优点。

 库存量: 18
  • ¥1.00元
    ≥1个
产品型号: NND-8300K
品牌: 恩耐德
误差率: 1%
材质: 可定制
通讯协议: RS-485通讯接口,支持Modbus协议
联系生产商:0311-66567128

店内优质推荐

店内相近型号产品推荐
恩耐德标准孔板流量计 节流装置流量计

详细信息

产品型号: NND-8300K
品牌: 恩耐德
误差率: 1%
材质: 可定制
通讯协议: RS-485通讯接口,支持Modbus协议

恩耐德标准孔板流量计:



标准孔板可用于测量管道中液体、气体、蒸汽的流量。标准孔板按国标GB/T2624-93(ISO-5167)设计制造,按国标JJG640-94检定。标准孔板可以采用角接取压(包括环室取压)、法兰取压、D-D/2取压三种取压方式。具有结构简单、牢固、工作可靠、性能稳定、精度适中、性价比高等优点。

按国标规定进行设计、制造和检定的标准孔板无需实流标定,精度高、结构简单、制造成本低,但压力损失在所有标准节流装置中较大,不适用于要求压力损失小的情况,标准孔板广泛用于石油、化工、冶金、电力等行业。

测量原理:

充满管道的流体流经管道内的节流装置,流束将在节流件处形成局部收缩从而使流速增加,静压力降低于,于是在节流件前后产生了静压力差,流体流速愈大,在节流体前后产生的差压值愈大,所以可通过测量差压来衡量流体流过节流装置的流量大小,这种测量方法是以能量守恒定律和流动连续性方程为基础的。

以上三种取压方式和取压位置如图所示:


取压方式和取压位置示意简图



适用范围:                                                                                         1.径距取压(D、D/2取压)   2.法兰取压   3. 角接(环室)取压



1、公称直径: 50 mm ≤DN≤1200mm   如DN>1200 mm,需实流标定;

2、孔径比β:0.20≤β≤0.75;

3、雷诺数范围:当0.20≤β≤0.45时,5000≤ReD ;当0.45≤β≤0.75时,10000≤ReD;

4、公称压力:PN≤16MPa;
