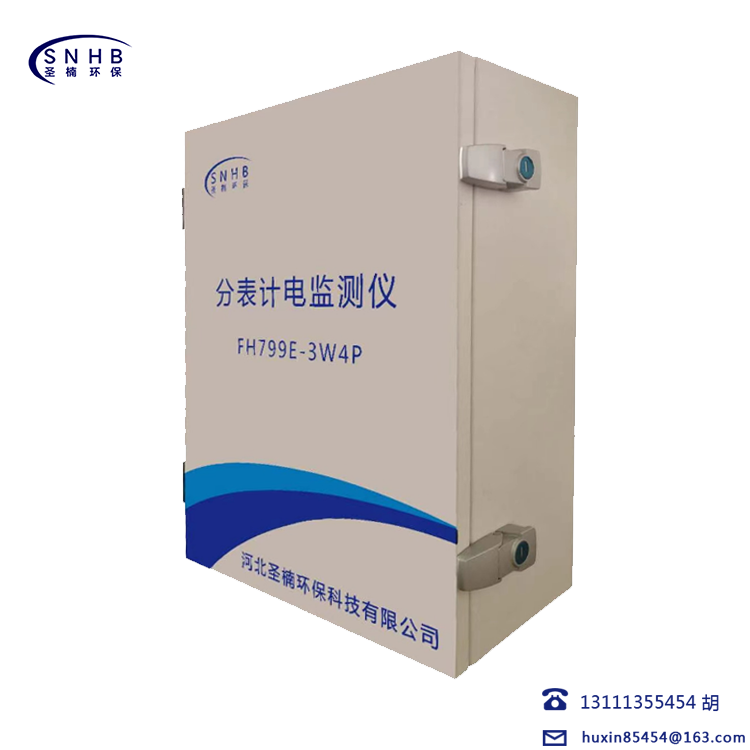

圣楠环保 FH799E-3W4P

分表计电 FH799E-3W4P

　　一、功能应用

　　“分表计电”是对生产企业进行电路改造，安装智能电表分别采集生产设施和治污设施的关键参数，在数据中心进行显示与分析，同时接入现有环保监测设备进行数据横向对比佐证，从而实现对生产企业生产过程和治污过程的在线监
控，提高监管能力，从根源处控制污染产生。

　　为了促进绿色生态环境建设，推进工业企业污染防治全过程监管，以满足人民日益增长的对美好生态环境的需要，河北圣楠环保科技有限公司精心打造了全新的分表计电仪 FH799E-3W4P 型，本产品采用全新的技术，能实时监测和上传用电设施的电流（A 相 B 相 C 相）、电压、功率（总有功功率、总无功功率）、电能等数据，为环境执法者把控企业生产状态、治污设施运行状况和运行质量提供支撑，解决环保执法人员少、监管任务重的矛盾，实现环保执法人员远程操控、 执法。

　　二、相关规范

《环境空气质量标准》（GB3095-2012）
《大气污染物综合排放标准》（GB16297-1996）
《污染源在线自动监控（监测）系统数据传输标准》（HJ/T212-2005）
《污染源在线自动监控监测数据采集传输仪技术要求》（HJ477-2009）
《分析仪器通用技术条件》（GB12519-2010）
《通用用电设备配电设计规范》（GB50055）
《石家庄市生态环境局关于做好涉气工业企业分表计电工作的通知》（〔2019〕59 号）

　　三、系统介绍

　　3.1产品简述

　　圣楠环保 FH799E-3W4P 型分表计电仪依托创新的物联网技术、电力参数传感技术，实时采集企业污总用电、工艺生产设备用电、污染治理设施设备用电等数据，通过环保用电监管系统平台可进行设施运行停车分析、越限分析、停/限产分析、工艺关联分析等，及时发现环保治理设施、设备等未开启、空转、减速、降频以及异常关闭等未正常工作的情况。同时，通过数据分析，还可以实时监控限产和停产整治企业运行状态。

　　3.2系统组成

　　整套系统由智能电表计量模块、数据处理系统、传输系统组成，结构简单，数据准确，动态范围广，实时性强，组网灵活，运行成本低。系统采用模块化结构，组合方便，可根据用户实际需求进行集成安装。
　　智能计量模块主要用于计量低压网络的两相或三相有功电能，具有 RS485通讯功能，方便用户进行用电监测、集抄和管理。模块采用专用计量芯片，计量双向有功和四象限无功电能，主要器件采用高质量的、专为电能表设计的专用元器件，显示采用带背光的大屏幕 LCD 显示器。RS485 通信接口采用独立电源供电，并具有防静电和浪涌保护电路。主要功能包含电能计量、显示功能、测量及监测、数据储存、通信、脉冲输出、负荷控制、参数设置等。产品具有精度高、体积小、安装方便等优点。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

　3.3工作模式

　分表计电仪实时监测生产设施和治污设施的关键参数，参数上传环保用电监管系统后，数据中心进行显示与分析，同时接入现有环保监测设备进行数据横向对比。一旦出现异常情况，如治污设备不按规定开启、治污设备低效运行、企业擅自偷换监控设备等情况，监控平台将在 时间触发报警，并通过手机短信等形式推送给环保执法人员。

　　环保用电监管系统能够实现省、市、县三级企业电量数据共享，对企业污染治理水平进行全过程监控、精细化管理，从而有效杜绝企业偷排偷放、治污设备不使用、治污设备不按规定使用等问题，实现对生产企业生产过程和治污过程的在线监控，提高环境监管能力，还可为错峰生产和重污染天气应急督导中把控企业生产状态、治污设施运行状况和运行质量提供支撑，解决环保执法人员少、监管任务重的矛盾，实现环保执法人员远程操控、 执法。

   3.4系统特点

● 采样先进的计量芯片，工业级信号处理电路，性能稳定，运行可靠。
● 实时监测设备用电电压、电流、功率、电能等信号。
● 4G 通信传输模块，数据可直接上传政府环保用电监管平台或客户的平台。
● 超强的防潮、防雷、防电磁干扰能力，保障设备在恶劣环境下运行稳定。
● 智能软件唤醒和硬件断电重启机制，设备自动复位保证正常运行。
● 采用 PPP 层心跳、ICMP 探测、TCP 心跳链路检测机制，掉线重连、数据补发、
传输稳定可靠不丢包。
● 集成温度补偿技术，长久自动校准技术。
