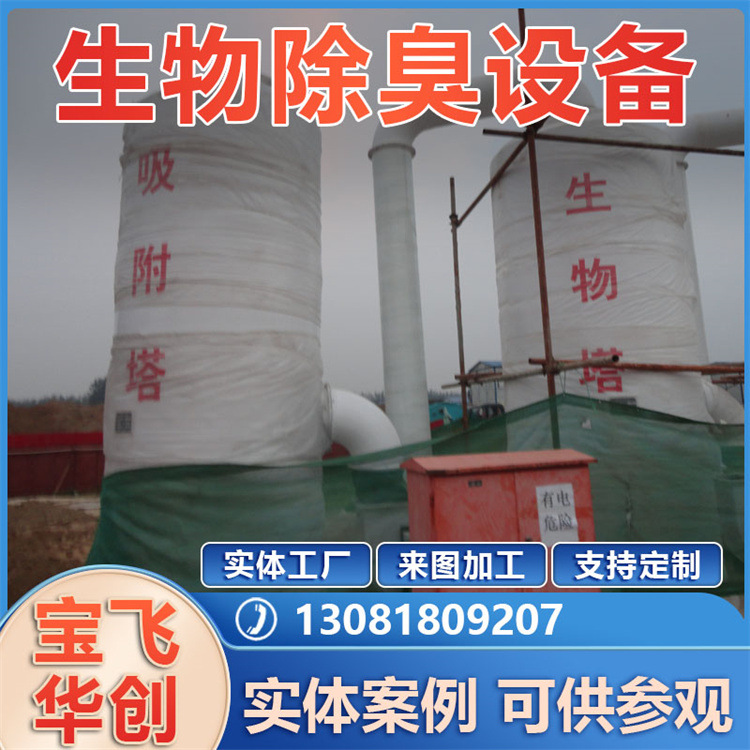

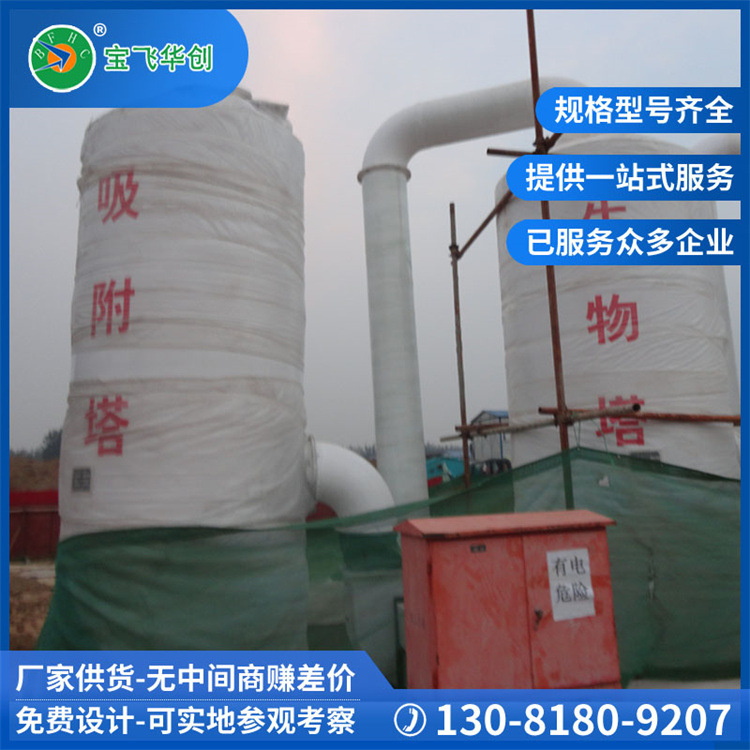

生物除臭箱 废气处理装置 生物滤池玻璃钢除臭塔 垃圾站除臭设备

生物除臭工艺的性能特点

（1）由预处理设备和生物过滤优化组合集成的一体化生物过滤废气处理系统，处理效率高

（2）采用自然的方法将污染物分解成CO2和H2O，无二次污染。

（3） 既适应连续运行，也适合间歇运行的条件。微生物能够依靠填料中的有机物生长，无须另外投加营养剂。此停工后再使用启动速度快，周末停机或停工至下周再启动 能立即达到很好的效果，几小时后就能达到较佳处理效果。停止运行3至4周再启动立即有很好的处理效果，几天内恢复较佳的处理效果。

（4）生物过滤对废气含量（浓度）的缓冲容量大，能自动调节浓度高峰使微生物终止正常工作，耐冲击负荷的能力强。

（5）运行采用全自动控制，非常稳定，无须人工操作。易损部件少，系统维护管理工作非常简单，可以实现无人管理，机器发生故障自动报警。

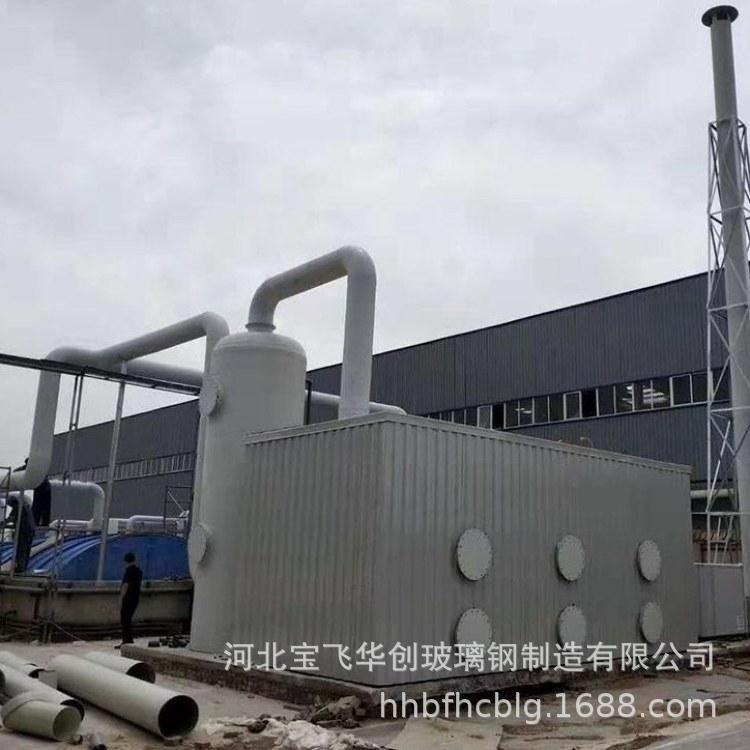

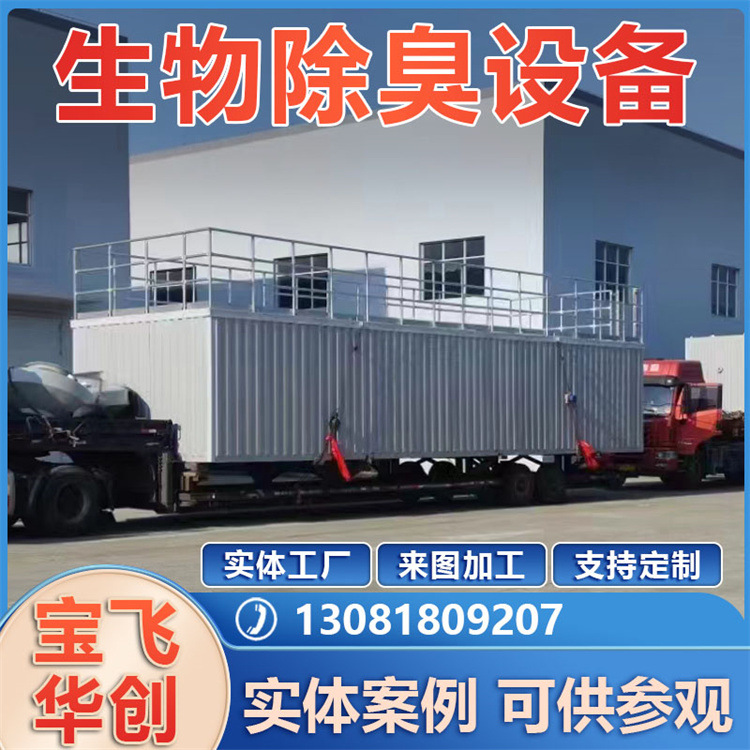

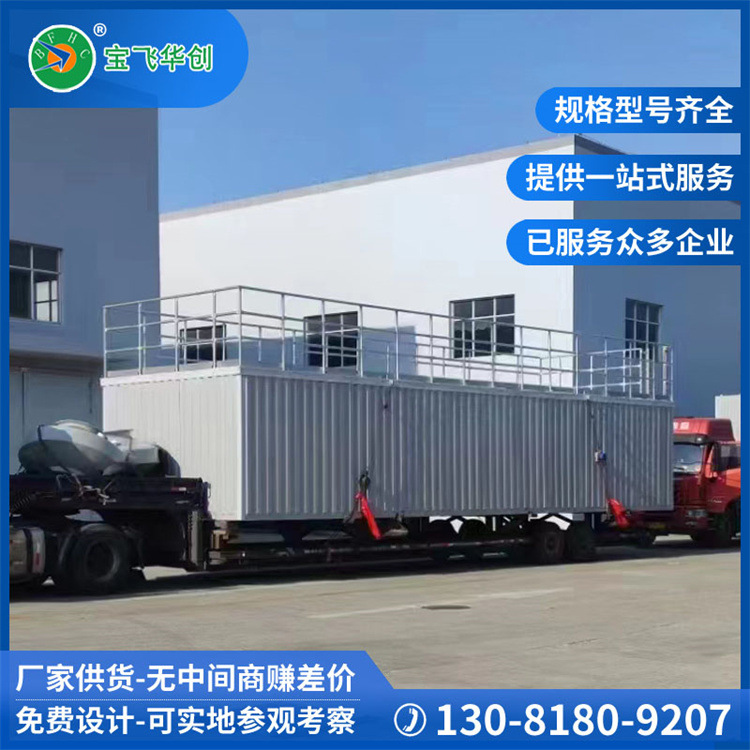

（6）生物过滤的设备采用一体化集装箱式，便于运输和安装；在增加处理容量时只需添加组件，易于实施；也便于气源分散条件下的分别处理。

（7）制作配置的生物碳填料，既保证了处理性能，又具有良好的通透性和结构稳定性。过滤形式的生物过滤能耗低，

（8）常温常压条件下运行，操作安全。

（9）主体设备采用玻璃钢制作，耐有机酸腐蚀，使用寿命长。颜色可根据用户需要选用。

（10）配套部件均用防腐材质，如塑料、不锈钢等，确保使用。

(一)生物滤池工艺及外形计算

生物滤池尺寸的计算,一般是根据空气在滤床中的停留时间、空气的单位负荷率、以及组分去除能力的考虑来定。废水处理设施所排臭气的停留时间一般在15~40s之间。根据我们工程经验,停留时间应该>20s。

1、工艺计算:

风量Q=8000mn3h

表面负荷率选用200m3/m2h

生物活性介质装填高度h=1.2m

生物滤池表面积S=80000200=400mi

生物活性介质的需要量:V=1.2*s=1.2x20=24n

空床停留时间的核算:tVQ=244000*3600-22氵20s(可用)

2、外形尺寸计算

根据表面积S=20m2,则:

生物滤池的直径D=2*

生物滤池高度的计算

滤池底部排水区的高度h1=400mm

滤池底部布气区的高度h=200mm

滤池生物活性介质区的高度h2=1200mm

滤池顶部布水区的高度h=600mm

滤池顶部尾气收集区的高度ls=300mm

生物滤池总的高度H=h++h+h4+hs=2700mm

生物滤池外形尺寸DxH=中5000x2700mm

(二)增湿循环系统设计

生物滤池

1、循环水泵的选择

从气味源收集到的气体被送到生物滤池除臭装置处理,进滤池的气体要求潮湿,相对湿度必须控制在909~95%以上,否则填料会干化,微生物将失活。通常处理1m3的臭气需要散水量需要0.5~3L水泵流量:Q*=(05~3)40002~12m3h,选取泵的流量为5m3h为保证螺旋喷嘴喷出的水能够形成雾状,充分对臭气进行保湿,水泵需要足够的扬程,考虑管道沿程阻力的损失,选取水泵扬程H=30m根据水泵流量及扬程,选取水泵型号为:CDL8-3,品牌为南方泵业

电机功率:1.IKw,380V50Hz,IP55

2、预处理塔的计算

进水量Q1=5m3h,液体密度p1=100kg/m3

进气量Q2=4000mih,气体密度取为空气的密度p2=120kg/mi

预处理塔内装设尔环乱堆填料,采用φ25x25的塑质乱堆填料,填料因子

为300m/mi

液气质量通率之比:5x1000(4000x1.2)=104

查得泛点流速为1ms

取操作气体流速为泛点流速的0.5倍,塔内气体流速v=0.5*1=0.5m/s

塔的截面面积A=Q2/v=2.2m

选取预处理塔直径D=1800mm

填料高度取800mm,则填料堆积体积V=1.78m3

预处理塔底部排水区的高度h1=400mm

预处理塔底部布气区的高度h2=200mm

预处理塔塑质乱堆填料的高度h3=800mm

预处理塔顶部布水区的高度h=600mm

预处理塔顶部尾气收集区的高度h=300mm

预处理塔总的高度H=h+h+h+h4+h=2300mm

预处理塔外形尺寸RxH=中1800x2300mm
