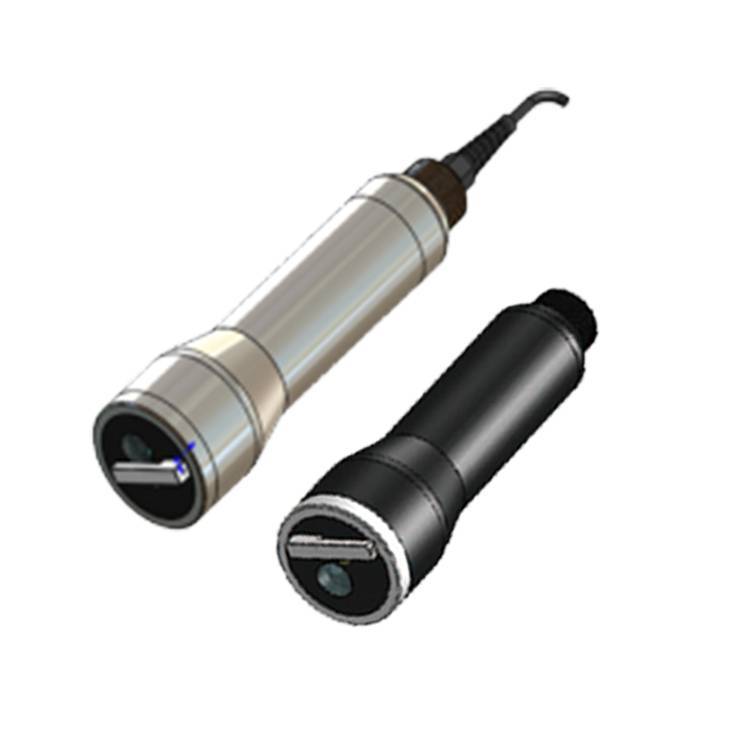

CREATEC TSS-6200系列悬浮物数据采集终端 污泥浓度计

一、TSS-6200悬浮物数据采集终端的概述

TSS-6200悬浮物数据采集终端是一款直接输出 RS485 数字信号，自带光学窗口维护刮刷装置，具有循环定时、预约定时清洁光学窗口功能的悬浮物数据采集终端。

可以直接与工控机、组态显示器、PLC、数字化仪表以及无线通讯模块、数据采集仪等任意一种符合 Modbus RTU 格式的通讯设备构成采集系统。

该设备是一款符合互联网+概念的悬浮物数据采集终端，的应用在环保水处理、自来水厂工艺、水源地或水文监测。

二、产品命名规范

三、TSS-6200悬浮物数据采集终端的性能特点：

1、直接RS485数字化通讯接口，采用Modbus RTU通讯协议；

2、能够与任意工控机、数字化界面、PLC以及无线数据模块构成系统；

3、浊度单位可选择，满足不同国别和地区的计量标准；

4、具有电子校零和标准液校准功能，符合量值传递的原则；

5、自带维护的刮刷装置，循环、定时清洁光学窗口的功能；

6、9-28V供电范围，电源无极性连接、自动默认的接线防呆功能；

7、直接输出数字信号，不存在传输失真，传输距离远、抗干扰能力强；

8、良好的电磁兼容(EMC)设计，从容应对复杂的工业现场电磁环境；

四、配套应用

1、直接作为工业现场 DCS、PLC 系统的数据采集终端；

2、可通过 GPRS 系统的 DTU 进入云端通讯和大数据平台；

3、可通过 WiFi 模块作为附近的无线数据采集终端；

4、可通过 ZigBee/Lora 模组远距离无线采集终端；

5、可通过光端机、远红外终端实现光学远程数据采集；

6、支持传统的 4-20mA 工业系统（线缆尾端 RS485/4-20mA）模块转换；

7、兼有 485/WiFi/USB 多种工具转换器，实现采集终端的 APP 标定、地址、波特率寻获与配置；

8、中间随意延长无须低噪声电缆，直接距离近千米不影响使用。

五、TSS-6200悬浮物数据采集终端的主要性能指标：

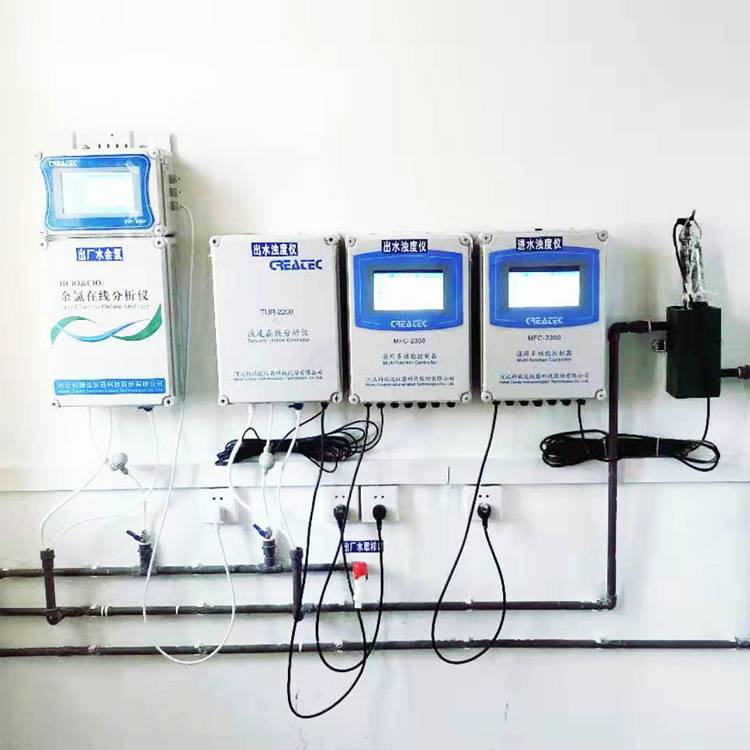

六、TSS-6200悬浮物数据采集终端的应用现场

(1) 市政水、工业污水处理工艺中测量悬浮固体浓度

给水厂

混凝、絮凝污泥浓度监测 沉淀池污泥浓度监测

污水处理厂

进出水口、曝气池、回流污泥、初沉池、二沉池、浓缩池、污泥脱水等各个工艺阶段监测等

(2) 工业污水排放、工业废水回收再用处理工艺点的悬浮固体分析

造纸厂

纸浆浓缩

洗煤厂

沉淀池、浓缩池

电力

灰浆沉淀池、电厂脱硫石灰浆

(3) 其他行业

PCB 行业喷砂液、沼液池（沼气发电）

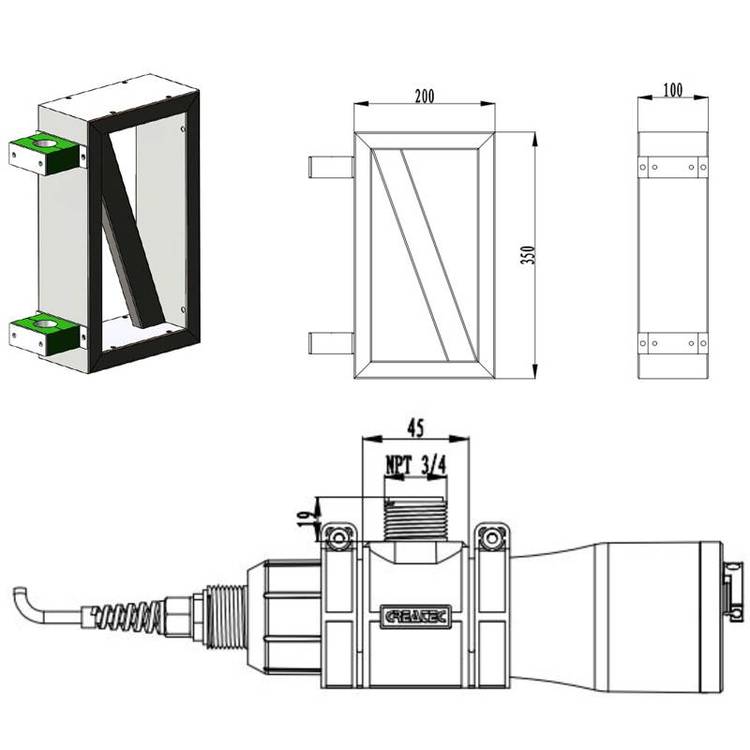

七、产品尺寸

产品外形尺寸

数据采集终端的物理尺寸

（一）安装方式

                           环保支架式安装            横向支架式安装                穿板式安装

八、传感器日常维护及注意事项

（一）维护计划

（二）清洗测量窗口

1 量窗口属于镀膜光学石英玻璃制作，当维护时可选择用中性清洗剂和眼睛布或镜头试纸清洗，测量窗口的损伤会直接导致精度的损坏，镀膜玻璃的划伤会引起杂散波长的干扰，影响测量精度。

②对于光学玻璃上出现的不易溶解的沉淀物，建议使用中性清洗液清洗，如：洗洁精等。

九、成套性

（一）标准配套

（二）显示单元
