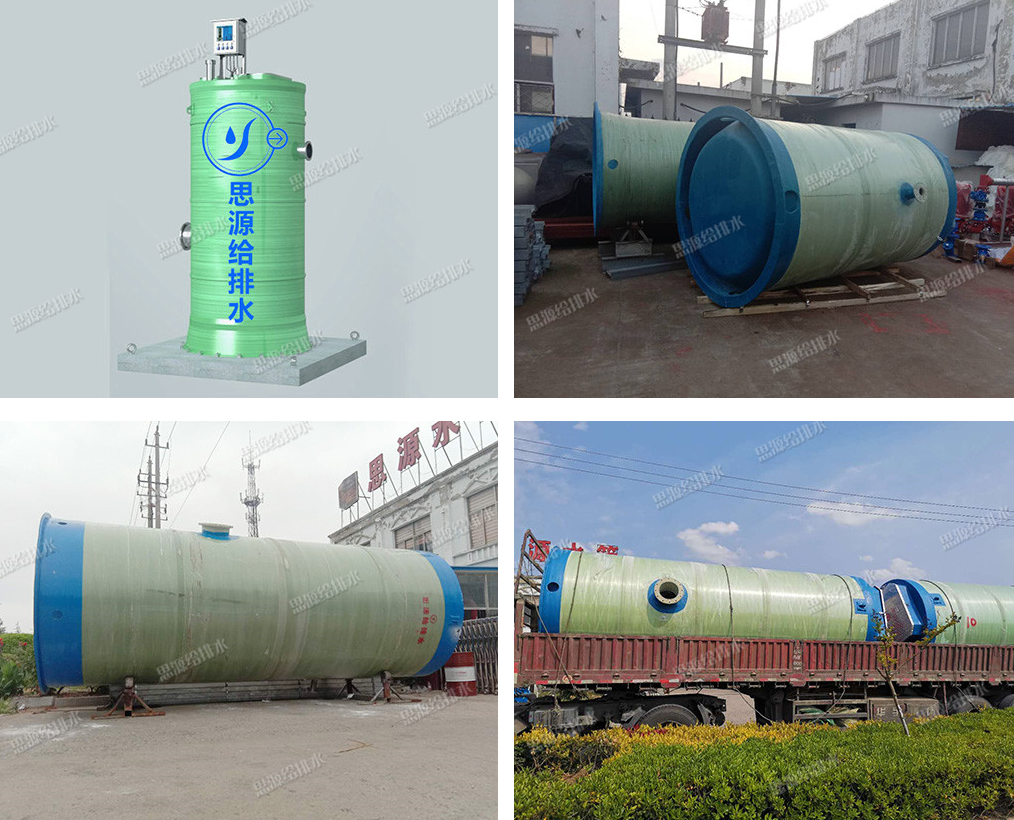

新农村改造治理污水提升泵站

操作界面直观简捷，运行状态一目了然

● 采用目前世界上分辨率高的彩色或黑白触摸屏。

● 可实时动感地显示燃烧器、水泵等的运行状况。

● 全中文的多级弹出式菜单，使预制泵站的监控简单化、条理化、智能化。

● 中文故障维修指南，操作简单。

● 生成分析报表

● 实现泵站故障报警

● 具有标准的RS232/485接口，采用MODEBUS协议，可以实现与楼宇自控或DCS的连接，实现多台预制泵站的群控功能。

● 适合任何文化层次的人。

全自动运行，操作轻松自如

● 具有水位低限的自动检测及报警功能；

高品质硬件，周全的软件，确保优化的系统可靠　

● 采用世界上抗干扰性能强、使用寿命长的PLC；

● 多种连锁保护并存，保证了系统的高可靠性和高安全性；

● 设有系统调试口令，没有权限的人无法更改系统运行参数；

记录故障历史，方便维护检修

● PLC积木式的扩充模块和充足的预留端口，减少了用户对特殊需要开发的重复投资；

● 多台预制泵站联网使用，无须设置主控制台即可使控制系统根据用户的污水用量自动选择预制泵站运行台数和分配每台预制泵站的负荷；

● 可方便地与目前的办公自动化网络，实现预制泵站水质及预制泵站运行状况的远程监视功能；

● 可采用电脑作为监控画面；

智能一体化预制泵站控制系统模块说明：

1) 控制柜的尺寸应符合《高度进制为20mm的面板、架和柜的基本尺寸》GB/T3047.1的规定。

2) 控制柜表面应平整、匀称，焊接处应均匀牢固，不应有明显的歪斜翘曲变形或烧穿等缺陷。

3) 控制柜内电气、电子元器件应符合相关产品标准的规定。

4) 控制柜内接线点应牢固，布线应符合设计样图和相关标准的规定。

5) 控制柜中所用导线及母线的颜色应符合相关标准的规定。

6) 指示灯和按钮的颜色应符合相关标准的规定。

7) 控制柜的柜体底部应具有与基础固定的安装孔。

8) 控制柜的顶部宜有吊环等，以便吊装。

9) 控制柜的防护等级应符合现行国家标准《外壳防护等级》GB4208的规定。

10) 控制柜应配有各种智能传感器，可实现无人值守、编程控制和远程控制。

11)  液位控制设备的电子仪表装置应安装于控制柜内。

12)  安装固定液位控制器及悬挂电缆应避免缠结或末端在泵站的入口，控制器应避免被障碍物干扰。

13) 起停液位的设置, 一台潜水泵必须设置2个液位使用，2台潜水泵至少设置3个液位使用。

14) 控制装置应实现泵站液位自动控制运行。

智能一体化预制泵站 控制柜面板的显示功能应符合下列规定：

Ø 控制柜面板宜有显示界面。

Ø 控制柜面板宜有电源、电流、电压等显示。

Ø 控制柜面板可有水泵启、停状态显示。

Ø 控制柜宜可设定压力、实际压力、频率显示。

Ø 控制柜面板可有故障声、光报警显示。
